Группа параметров основания

При добавлении текстуры к цвету альбедо не добавляйте никакие эффекты подсветки, такие как тени или отблески. Это связано с тем, что SOLIDWORKS Visualize автоматически моделирует эти эффекты при отрисовке изображения.

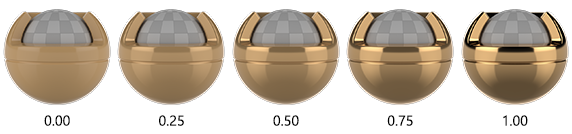

Чистые материалы либо неметаллические или диэлектрические, со значением 0, либо полностью металлические, со значением 1. Используйте только значения, отличные от 0 и 1, в определенных ситуациях, например для ржавой железной поверхности.

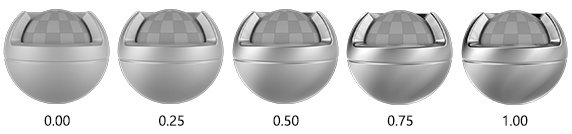

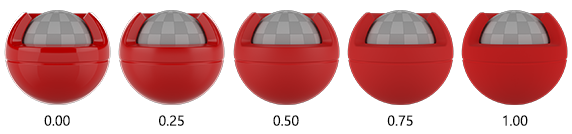

Значение 0 обозначает очень блестящую поверхность, а 1 — очень грубую поверхность, которая рассеивает свет.

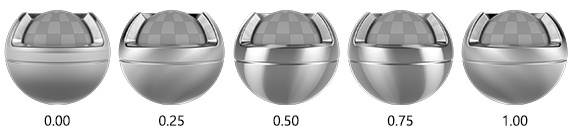

Этот параметр можно использовать для создания анизотропного внешнего вида с зернистостью или направленностью, например шлифованной металлической поверхности.

Существуют два стандартных формата обычных текстур: DirectX и OpenGL. Оба варианта имеют одинаковые возможности, только их зеленый канал перевернут. SOLIDWORKS Visualize и SOLIDWORKS следуют правилам обычных текстур DirectX. Если использовать текстуры OpenGL, тени будут неправильно отображаться как повернутые на 90 градусов.

Текстуры перемещения влияют только на вершины, которые уже являются частью 3D-сетки, что может привести к непредвиденным результатам, если поверхность имеет небольшое количество вершин, например в случае с кубом. Чтобы улучшить разрешение, можно увеличить плотность перемещения на вкладке Сопоставление текстур. Этот элемент делит существующую 3D-сетку для создания дополнительных вершин. Будьте осторожны при увеличении плотности перемещения, так как этот параметр увеличивает время отрисовки и использование памяти.

Поэкспериментируйте с этим параметром при создании эффекта рассеивания подповерхности для таких внешних видов, как воск, листья или кожа. Это обеспечивает более высокую скорость отрисовки, чем рассеивание подповерхности за счет небольшого снижения реализма.

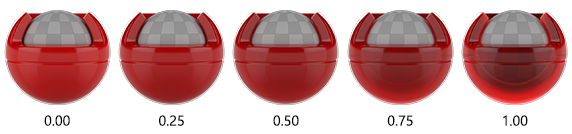

Чистый материал может быть непрозрачным (0) или прозрачным (1). Например, только если вы хотите покрыть стекло чем-то вроде пыли, можно указать значение от 0 до 1.

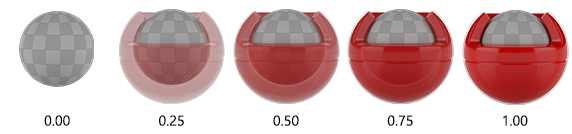

Значение 0 делает объект полностью невидимым. Значение 1 делает объект полностью непрозрачным. Значения от 0 до 1 делают геометрию в разной степени тусклой.

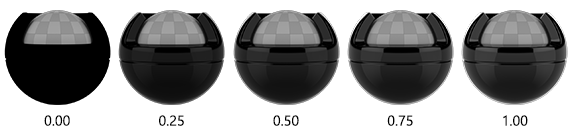

Все поверхности обладают некоторой степенью зеркальности. Нет поверхностей, которые полностью рассеивают свет. В большинстве случаев нет необходимости регулировать параметр Зеркальный, даже для таких внешних видов, как картон, ткань или бетон. При моделировании преимущественно рассеивающих материалов используйте параметр Шероховатость.

Будьте осторожны с этим параметром. Он предоставляет вам свободу творчества, но может привести к появлению внешних видов, которые не существуют в реальном мире.
