Сохранение документов SOLIDWORKS в формате предыдущих версий

Начиная с версии SOLIDWORKS 2024, можно сохранять детали, сборки и чертежи SOLIDWORKS, созданные или сохраненные в последней версии SOLIDWORKS, как полностью функциональные документы в формате предыдущей версии SOLIDWORKS. Можно сохранить документы в формате двух последних выпусков. Pack and Go также поддерживает эту возможность.

Файлы SOLIDWORKS 2024 можно сохранить как версии SOLIDWORKS 2023 или SOLIDWORKS 2022. Совместимость с предыдущими выпусками позволяет предоставлять общий доступ к файлам другим пользователям, которые используют одну из двух предыдущих версий SOLIDWORKS. Расширить совместимость предыдущих версий за пределы этих двух выпусков невозможно.
Для доступа к этой функции пользователи SOLIDWORKS должны иметь активную лицензию подписки. Пользователи 3DEXPERIENCE по умолчанию являются активными подписчиками.

Поток работы

В этом процессе необходимо вручную исправить несовместимые элементы. Несовместимые элементы, как описано в таблице ниже, являются элементами, которые не существуют или не поддерживаются в выбранном предыдущем выпуске.

Рекомендации Исправление несовместимых элементов может значительно изменить модель. Сохраните копию текущей модели и исправляйте несовместимые элементы в этой копии, прежде чем сохранить ее как предыдущую версию.

Сохранение документа SOLIDWORKS в формате предыдущей версии

  1. Откройте или сохраните документ SOLIDWORKS в последней версии SOLIDWORKS.

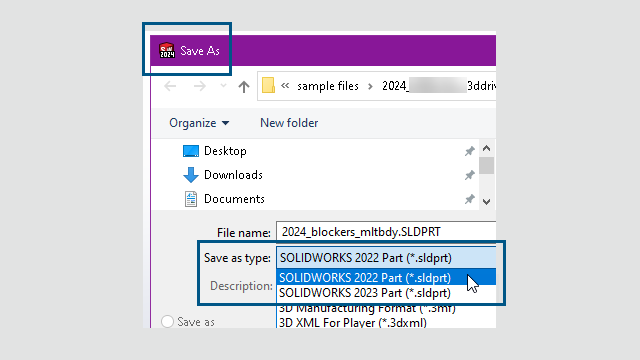

  2. Выберите Файл > Сохранить как.
  3. В диалоговом окне для параметра Сохранить как тип выберите предыдущую версию, в формате которой необходимо сохранить документ, и нажмите Сохранить.

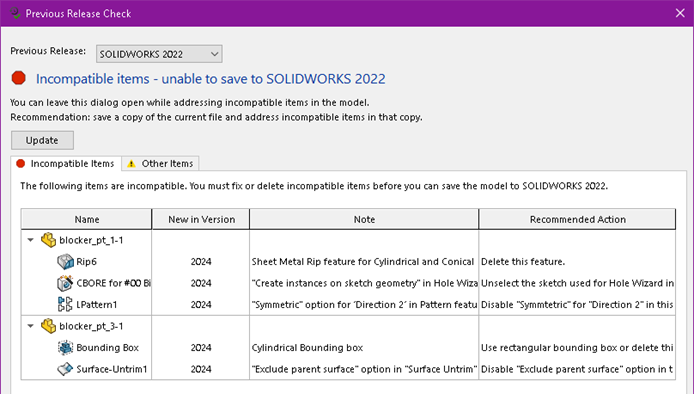

    Если в документе имеются несовместимые или другие элементы, как описано ниже, появится диалоговое окно Проверка предыдущего выпуска. В противном случае программа сохраняет документ в формате предыдущей версии.

    Чтобы открыть это диалоговое окно, Инструменты > Оценить > Проверка предыдущего выпуска .
    Выступ Описание
    Несовместимые элементы Содержит список элементов, которые необходимо исправить вручную, прежде чем сохранить файл в формате предыдущей версии SOLIDWORKS. При удалении или редактировании несовместимых элементов могут измениться массовые характеристики, размер, форма или поведение модели при перестроении.

    В некоторых случаях необходимо удалить несовместимый элемент. В других случаях изменение параметра элемента может привести к несовместимости элемента. Несовместимые элементы показаны в списке в том порядке, в каком они отображаются в дереве конструирования FeatureManager.
    Другие элементы Список элементов, которые программа автоматически удалит в процессе сохранения. Это элементы, которые не влияют на перестроение, массовые характеристики или топологию документа, например отображение на чертежах таких элементов, как примечания или сведения.
    Если документ содержит только другие элементы и не содержит несовместимые элементы, на вкладке Другие элементы нажмите Продолжить сохранение, чтобы сохранить документ в предыдущей версии.

    После исправления всех несовместимых элементов появится сообщение, подтверждающее, что документ полностью совместим с выбранным предыдущим выпуском.

  4. Повторите процесс сохранения, чтобы сохранить файл в предыдущей версии.
