Сравнение результатов



Можно отобразить четыре различные эпюры результатов одного исследования с помощью разделенных областей просмотра.

Чтобы отобразить несколько эпюр результатов после выполнения исследования, выполните следующие действия.

Выполните одну из следующих операций.
  • Нажмите Сравнить результаты (Plastics CommandManager).
  • В дереве исследования PlasticsManager нажмите правой кнопкой мыши на пункт Результаты и выберите Сравнить результаты.

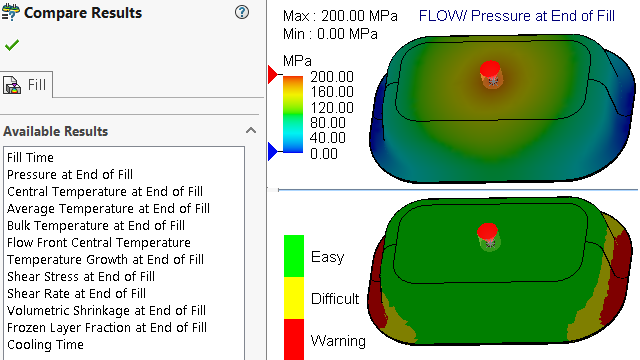

В окне PropertyManager Сравнить результаты доступны следующие параметры:
Параметр Описание
Синхронизировать представления Применяет одинаковую ориентацию вида ко всем областям.
Сохранить изображение Сохраняет разделенное представление нескольких эпюр результатов в файл изображения в формате .png.

Можно также задать максимальное и минимальное значения результатов, отображаемых в окнах просмотра, просмотреть режим изоповерхности и использовать доступные инструменты для отображения анимации.
