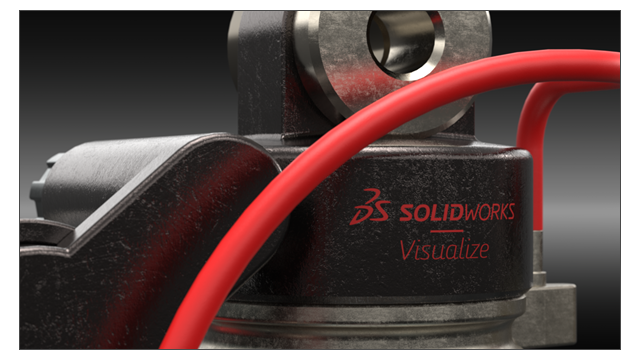

SOLIDWORKS Visualize использует корпоративную модель затенения PBR от Dassault Systèmes (DSPBR) для детального воспроизведения реалистичного внешнего вида поверхностей из металла, стекла, пластмассы и других материалов.
DSPBR — это модель внешнего вида для физически корректной отрисовки, поддерживаемая многими отрисовками в 3DEXPERIENCE® Platform. Модель затенения проста в использовании и не зависит от средства отрисовки. Она объединяет параметры для описания металлических и неметаллических внешних видов, включая прозрачность тонкостенных и объемных объектов. Кроме того, модель дает доступ к таким эффектам, как "Излучение", "Чистое покрытие", "Металлические хлопья" и "Блеск", для охвата широкого ряда внешних видов.
SOLIDWORKS Visualize предоставляет внешние виды для расширенного диапазона типов и подтипов материалов. Полная корпоративная модель затенения PBR состоит из более чем 30 параметров, что может представлять сложность. Программа распределяет эти параметры по категориям, соответствующим определенным типам внешнего вида. Это упрощает интерфейс и повышают удобство использования, скрывая при этом ненужные параметры. Доступны следующие типы внешнего вида: Автомобильная краска, Металл, Базовый, Эмиссия, Текстиль, Кожа, Дерево, Стекло и Пластик.
Усовершенствования включают следующее:
- Упрощенный интерфейс для выбора типов внешнего вида и оптимизации их параметров. Можно выбрать типы внешних видов из списка или нажать на миниатюры.
- Возможность настройки текстур и карт текстур практически для всех параметров с более высоким уровнем контроля и точности.
- Возможность объединения обычных карт и карт смещения и применения векторного смещения.
- Для демонстрации внешних видов DSPBR образцы проектов и других ресурсов обновляются и улучшаются. Дополнительные внешние виды и ресурсы доступны в облачной библиотеке содержимого.
Нет необходимости преобразовывать существующие файлы во внешние виды DSPBR. Можно продолжать работу с файлами, созданными с устаревшими типами внешних видов, или преобразовать их в типы DSPBR. Новые файлы должны использовать типы внешнего вида DSPBR.
