Uso de PinzamientosEntidades para modificar sólidos

Puede manipular sólidos modificándolos con PinzamientosEntidades (PinzamientosE). En la zona de gráficos, seleccione un sólido, seleccione un PinzamientoEntidad y, a continuación, modifíquelo.

Los PinzamientosE se usan para arrastrar puntos de sólidos a nuevas posiciones (estirar) o para mover, girar, escalar, crear simetría o copiar sólidos enteros.

Utilizando PinzamientosE, puede editar los siguientes tipos de sólidos:

  • Sólidos primitivos

    Utilice los PinzamientosE de cada sólido primitivo para modificar su posición, tamaño y forma. Por ejemplo, puede cambiar la altura de una pirámide o el tamaño de su base.

  • Los sólidos definidos por entidades 2D cerradas en extrusión.

    Utilice los PinzamientosE que aparecen en el perfil del sólido (la entidad 2D cerrada que define el sólido) para modificar su forma.

  • Los sólidos definidos por entidades 2D cerradas que giran.

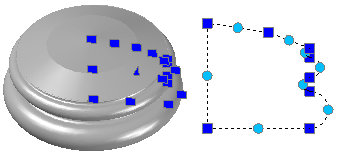

    Utilice los PinzamientosE que aparecen una entidad 2D que gira para modificar el perfil de la superficie sólida.

    Utilice PinzamientosE en el punto final del eje de revolución para reubicar el sólido.

    Utilice la flecha PinzamientoE para modificar el ángulo de la revolución.

  • Los sólidos definidos por barrido de entidades 2D cerradas

    Utilice los PinzamientosE que aparecen en una entidad 2D barrida para modificar el perfil de sólidos.

    Utilice los PinzamientosE en la ruta de barrido para modificar el perfil de la curva.

  • Sólidos y superficies con recubrimiento

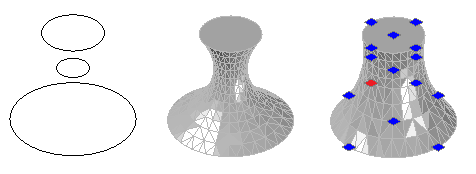

    Los sólidos muestran PinzamientosE en sus líneas o curvas definitorias según su método de creación.

    • Sección transversal. Puede arrastrar PinzamientosE en cualquier línea o curva definitoria para modificar la forma.
    • Ruta. Solo puede editar la ruta.

  • Sólidos compuestos

    Utilice los PinzamientosE que aparecen en los sólidos compuestos para mover el sólido a una nueva ubicación.
