Puede utilizar conectores de pasador para simular el comportamiento de los pasadores en un ensamblaje sin modelar las geometrías de pasador reales.
Un ensamblaje está formado por varias piezas conectadas entre sí a través de pasadores, pernos, tornillos o resortes. Algunos ejemplos de ensamblajes que incluyen pasadores son: computadoras portátiles, ascensores de tijera, alicates o actuadores. Para simular dichos ensamblajes, normalmente, tendría que crear todas las geometrías de pasador y aplicar condiciones de contacto entre los pasadores y sus caras en contacto. Se trata de un enfoque costoso desde el punto de vista informático.
En aplicaciones en las que desee conocer los efectos de los pasadores en las piezas adyacentes en lugar de la distribución de tensión de los propios pasadores, utilice conectores de pasador para simular el comportamiento de los pasadores.
Puede definir un conector de pasador único asociado a varias caras cilíndricas coaxiales o aristas de vaciado (máximo de 10 selecciones).
En el PropertyManager Conector tipo pasador, en Aristas/caras cilíndricas
, seleccione todas las caras cilíndricas coaxiales (o aristas) que estén asociadas al pasador (máximo de diez). Las caras cilíndricas o las aristas circulares seleccionadas pueden pertenecer a uno o varios sólidos.
Ejemplos de utilización de conectores de pasador
|
Defina un conector de pasador que actúe como una bisagra para conectar las tres chapas. |
 |
Defina un conector de pasador para conectar las dos caras cilíndricas que giran entre sí. Deje que las caras cilíndricas giren en dirección opuesta al pasador, pero evite que se muevan en dirección axial entre sí. |
 |

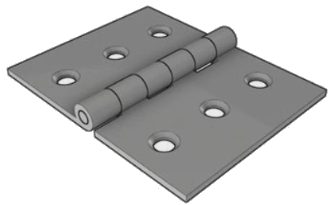

Defina un conector de pasador para conectar los seis cilindros de la placa con bisagras. |
 |

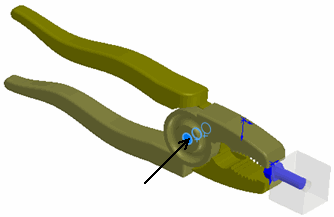

Defina un pasador para conectar las dos piezas giratorias. Un conector de pasador se asocia a cuatro caras cilíndricas. |
