Convenciones del gestor de diseño del FeatureManager

El gestor de diseño del FeatureManager, situado a la izquierda de la ventana de SOLIDWORKS, proporciona un esquema de la pieza, el ensamblaje o el dibujo activo.

El gestor de diseño del FeatureManager utiliza las convenciones siguientes:

Se muestra antes del icono de un elemento e indica que el elemento contiene elementos asociados. Haga clic en para expandir el elemento.
Para contraer todos los elementos expandidos al mismo tiempo, haga clic en Mayús+C, o haga clic con el botón derecho del ratón en el nombre del documento, en la parte superior del gestor, y haga clic en Contraer operaciones.
Si se realiza un cambio que requiera una reconstrucción del modelo, aparece delante de las operaciones, piezas y ensamblajes.
Si alguna pieza la ha bloqueado la barra de bloqueo, aparece detrás de su nombre.
Se muestra mientras se actualiza una vista de dibujo.

Croquis

Los croquis van precedidos por:

(+) Definido en exceso
(–) Insuficientemente definido
(?) No se puede solucionar el croquis
Sin prefijo Completamente definido

Errors and Warnings

Delante de los iconos de pieza, operación y croquis, aparecen errores y advertencias. Dichos errores y advertencias se detallan en el cuadro de diálogo ¿Qué errores hay? y en la información sobre herramientas.

Error en el modelo
Error con la operación
Advertencia debajo del nodo
Advertencia con la operación

Indicador de problemas para carpetas

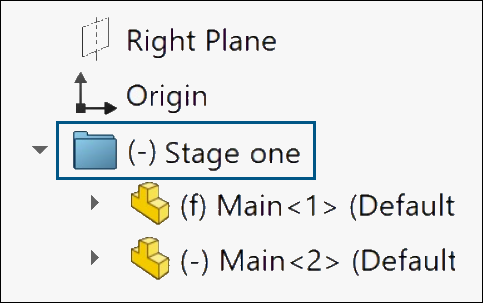

Aparece un prefijo (-) junto al nombre de la carpeta para indicar si la carpeta tiene componentes con algunos problemas.

En las piezas, el prefijo indica que algunas operaciones tienen croquis insuficientemente definidos o que les faltan referencias. En los ensamblajes, el prefijo indica que algunos componentes presentan una restricción insuficiente.

El prefijo también aparece si las subcarpetas contienen operaciones o componentes que tienen estos problemas.

Ensamblajes

En un ensamblaje, cada instancia del componente va seguida por un número entre paréntesis angulares <n> que va incrementándose con cada repetición.

Las posiciones de componentes de ensamblajes se indican mediante:

(+) Definido en exceso
(–) Insuficientemente definido
(?) No solucionado
(f) Fijo (posición bloqueada)

Las relaciones de posición de los ensamblajes aparecen precedidas de:

(+) Involucrado en la definición en exceso de la posición de los componentes en el ensamblaje
(?) No solucionado

Los prefijos se muestran en un nombre de carpeta cuando la carpeta contiene componentes definidos en exceso, componentes insuficientemente definidos y solo componentes fijos.

(+) Contiene al menos un componente definido en exceso.
(–) Contiene al menos un componente insuficientemente definido.
(f) Contiene solamente componentes fijos.

Si una carpeta contiene un componente que no está fijo, el prefijo fijo no se muestra en el nombre de la carpeta.

Referencias externas

Para el estado de referencias externas, aparecen los siguientes símbolos detrás del nombre de la pieza u operación:

–> Referencia externa
-> * Referencia externa bloqueada
-> x Referencia externa rota
Para ocultar el símbolo x, haga clic en Herramientas > Opciones > Opciones de sistema > Referencias externas y desactive Mostrar una "x" en el gestor de operaciones para indicar las referencias externas rotas.
-> ? Referencia externa fuera de contexto
{->} La operación contiene un croquis con referencias externas
->{->} La operación tiene una referencia externa y un croquis con una referencia externa
{-> *x?} La operación contiene croquis con referencias externas en varios estados

Ejemplos de símbolos de referencias externas:

Operación que contiene un croquis con referencias externas. Operación que tiene una referencia externa y contiene un croquis con una referencia externa. Operación que contiene croquis con referencias externas en varios estados.
