PropertyManager Rasgadura

Para abrir este PropertyManager:

  1. En una pieza, haga clic en Rasgadura (barra de herramientas Chapa metálica) o Insertar > Chapa metálica > Rasgadura.

Selecciones

Aristas para rasgar Especifica las aristas internas o externas, o las entidades de croquis lineal que se deben rasgar.

El icono de Aristas para rasgar cambia a si selecciona una arista circular o cónica.
Punto de referencia Especifica el punto más cercano en la arista de referencia seleccionada para usar como el inicio de la rasgadura en un modelo cilíndrico o cónico.

Este puede ser un punto de croquis, un vértice de modelo o un punto de geometría de referencia.

El punto de referencia puede estar en el modelo o en cualquier parte de la zona de gráficos. Si selecciona un punto de referencia que no está en el modelo, el software proyecta el punto en el modelo.
  Cambiar dirección (Solo rasgaduras lineales). Especifica la dirección de la rasgadura.

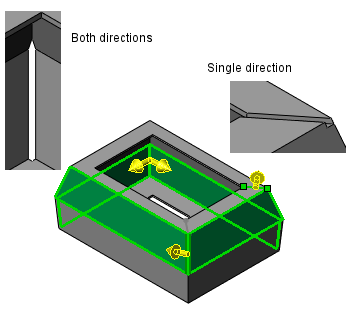

Puede seleccionar un elemento en Aristas para rasgar y, a continuación, haga clic en Cambiar dirección varias veces para especificar la rasgadura en una dirección o en ambas direcciones.
Separación de rasgadura (Solo rasgaduras lineales). Especifica la distancia de separación.

Parámetros de rasgadura

Solo rasgaduras cilíndricas o cónicas.

  Separación Especifica el ángulo de apertura de la rasgadura.
  • Profundidad especificada. Crea una separación de rasgadura con el ángulo especificado en uno u otro lado del Punto de referencia.
  • Simétrica. Crea una rasgadura a ambos lados del Punto de Referencia.

Haga clic en Cambiar de dirección para invertir la dirección de separación.
Separación de rasgadura Especifica un valor de separación lineal.
Ángulo de separación de rasgadura Especifica un valor de separación angular.
  Equidistancia Le permite especificar una equidistancia de separación lineal o angular. Puede especificar:
  • Equidistancia de separación de rasgadura . Especifica la distancia lineal entre el Punto de referencia y la ubicación del corte de la rasgadura.

  • Ángulo de equidistancia de separación de rasgadura . Especifica la distancia angular entre el punto de referencia y la ubicación del corte de la rasgadura.

  • Invertir equidistancia. Invierte la equidistancia desde el punto de referencia.
