Desplegar los pliegues de chapa metálica

Puede desplegar los pliegues en una pieza de chapa metálica de las siguientes maneras:

  • Para aplanar toda la pieza, si la operación Chapa desplegada1 está presente, desactive la supresión de Chapa desplegada1 o haga clic en Desplegar Tool_Flatten_Sheet_Metal.gif en la barra de herramientas Chapa metálica.
    Las líneas de pliegue se visualizan de forma predeterminada al desactivar la supresión de Chapa desplegada1. Para ocultar dichas líneas de pliegue, expanda Chapa desplegada1, haga clic con el botón derecho del ratón en las Líneas de pliegue y seleccione Ocultar.
    Al desplegar toda la pieza de esta forma, se aplican tratamientos a las esquinas para crear una pieza de chapa metálica desplegada suave.
  • Para aplanar toda la pieza, si la operación Procesar pliegues1 está presente, suprima Procesar pliegues1 o haga clic en Desplegar Tool_Flatten_Sheet_Metal.gif en la barra de herramientas Chapa metálica.
  • Para desplegar uno o más pliegues individuales, agregue una operación de Desdoblar Tool_Unfold_Sheet_Metal.gif.
    Con el fin de obtener un rendimiento del sistema más rápido, limítese a desdoblar sólo aquellos pliegues que sean necesarios para la tarea que esté llevando a cabo. Por ejemplo, cuando agrega un corte a través de un pliegue, sólo desdoble dicho pliegue.

Uso de tratamientos de esquina

Al desplegar toda la pieza de chapa metálica desactivando la supresión de la operación de Chapa desplegada, el tratamiento de las esquinas se aplica automáticamente para crear una pieza de chapa metálica desplegada suave. El tratamiento de las esquinas se aplica de modo que la chapa desplegada sea correcta con vistas a su fabricación.

Los tratamientos de esquinas se aplican únicamente en el estado desplegado. Por ello, la geometría de chapa desplegada difiere de la geometría desdoblado. Si deshace la supresión de la Chapa desplegada en el gestor de diseño del FeatureManager, la geometría difiere de si utiliza la herramienta Desdoblar para desdoblar los pliegues de una pieza de chapa metálica.

Modelo original

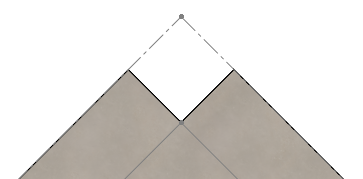

Modelo desplegado sin tratamiento de esquinas Modelo desplegado con tratamiento de esquinas

Para desactivar los tratamientos de esquinas:

  1. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en Chapa desplegada1 y seleccione Editar operación.
  2. En el PropertyManager, desactive Tratamiento de esquinas.
