PropertyManager Marca

Para abrir este PropertyManager:

1. En una pieza de chapa metálica, haga clic en Marca (barra de herramientas Chapa metálica) o en Insertar > Marca de > chapa metálica.

Parámetros de marca

	Profundidad	Especifica la profundidad de la marca desde la parte superior o inferior de la cara de la chapa metálica.
	Invertir dirección	Invierte la dirección de la marca.
	Ángulo de salida	Especifica el ángulo de cono que se va a aplicar a las caras laterales de la marca.

Redondear

Si especifica un radio en el croquis antes de crear una marca, se prioriza el radio del croquis al crear la marca.

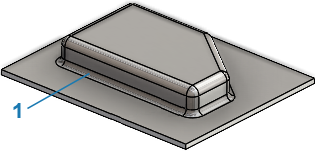

1		Radio del troquel (R1)	Especifica el radio creado por el troquel.

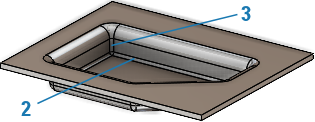

2		Radio del punzón (R2)	Especifica el radio creado por el punzón.
3		Radio de esquina lateral del punzón	Agrega un radio de la esquina de perforación. Especifique el Radio creado por la perforación de la esquina.
