Creación de instancias simétricas de componentes de ensamblaje

En los ensamblajes, al crear simetría de un componente, se agrega la simetría como otra instancia del componente, colocada de forma simétrica alrededor de un plano.

La creación de una instancia simétrica resulta muy útil para los componentes simétricos.

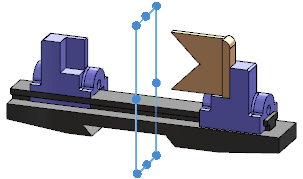

Antes de crear la simetría

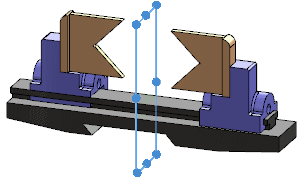

Después de crear la simetría

Para crear una instancia simétrica y especificar su orientación:

  1. En un documento de ensamblaje abierto, haga clic en Simetría de componentes (barra de herramientas Ensamblaje) o en Insertar > Simetría de componentes .
  2. En el PropertyManager, en Selecciones:
    1. En Plano de simetría, seleccione un plano o una cara plana como la entidad con respecto a la que desea crear la simetría.
    2. En Componentes para aplicar simetría, seleccione uno o más componentes para aplicar simetría.
  3. Haga clic en Siguiente .
  4. En la página Paso 2: Página Configuración de la orientación de PropertyManager, en Tipo de simetría, haga clic en Centro del cuadro delimitador, Centro de masa u Origen del componente.
    Por lo general, la colocación de los componentes simétricos en el centro del cuadro delimitador es preferible para los componentes asimétricos porque el cuadro delimitador no se ve afectado por las operaciones de los componentes.
  5. En Orientación de componentes, seleccione un componente para el que desee agregar una instancia simétrica.
  6. Haga clic en una opción de orientación de componente:
    Opción de orientación Descripción
    X simétrico, Y simétrico Los ejes X e Y son simétricos respecto del plano.
    X simétrico e invertido, Y simétrico Los ejes X e Y son simétricos respecto del plano y la dirección del eje X se ha invertido.
    X simétrico, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y la dirección del eje Y se ha invertido.
    X simétrico e invertido, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y tanto la dirección del eje X como del eje Y se han invertido.
  7. Haga clic en .
    Se agregan al ensamblaje nuevas instancias de los componentes, duplicadas alrededor del plano seleccionado. Se agrega una operación de Componente de simetría al gestor de diseño del FeatureManager.

Crear simetría de componentes asimétricos

En los ensamblajes, al crear simetría de un componente asimétrico, utilizar el cuadro delimitador para colocar el componente simétrico con respecto al plano de simetría ofrece mejores resultados que usar el centro de masa.

Cuando se crea una instancia simétrica de un componente asimétrico, ninguna de las orientaciones es una simetría real; todas son orientaciones invertidas. Si desea una simetría real, cree una versión simétrica.
Instancia simétrica de un componente asimétrico
Versión simétrica de un componente asimétrico

Para crear una instancia simétrica de un componente asimétrico en un ensamblaje:

  1. Haga clic en Simetría de componentes (barra de herramientas Ensamblaje) o en Insertar > Simetría de componentes.
  2. En el PropertyManager, en Selecciones, seleccione el Plano de simetría y los Componentes para simetría y haga clic en Siguiente .
  3. En Tipo de simetría, seleccione una opción:
    Opción Descripción
    Centro del cuadro delimitador Posiciona la simetría para que el centro del cuadro delimitador de los componentes seleccionados cree una simetría alrededor del plano de simetría.
    Centro de masa Posiciona la simetría para que el centro de masa de los componentes seleccionados cree una simetría alrededor del plano de simetría.
    Component origin Crea simetría de una instancia de componente sobre el origen del componente en el plano de referencia seleccionado. Esta instancia no es una versión simétrica.
  4. En Orientación de componentes, seleccione un componente para el que desee agregar una instancia simétrica.
  5. Haga clic en una opción de orientación de componente:
    Opción de orientación Descripción
    X simétrico, Y simétrico Los ejes X e Y son simétricos respecto del plano.
    X simétrico e invertido, Y simétrico Los ejes X e Y son simétricos respecto del plano y la dirección del eje X se ha invertido.
    X simétrico, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y la dirección del eje Y se ha invertido.
    X simétrico e invertido, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y tanto la dirección del eje X como del eje Y se han invertido.
  6. Haga clic en .
    Se agrega al ensamblaje una nueva instancia del componente asimétrico, alrededor del plano que ha seleccionado.
