Ejemplo de comparación de opciones de orientación de componentes

Este ejemplo compara las opciones de orientación de componentes cuando se crea una simetría de un subensamblaje de válvula en una segunda tubería.

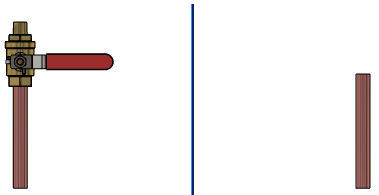

1. Abra un modelo al crear una simetría de un subensamblaje de válvula en una segunda tubería.

2. Haga clic en Matriz de componente lineal > Simetría de componentes (barra de herramientas Ensamblaje).
3. En el PropertyManager, seleccione los siguientes elementos:
   1. En Plano de simetría, seleccione un plano.
   2. Para Componentes para aplicar simetría, seleccione un subensamblaje de válvula.
4. Haga clic en Siguiente para avanzar al Paso 2: Configuración de la orientación.
5. En Tipo de simetría, seleccione Origen del componente.
6. En Orientación de componentes, seleccione una opción de orientación de componentes.

   Opción Orientación de componentes	Imagen de componente simétrico

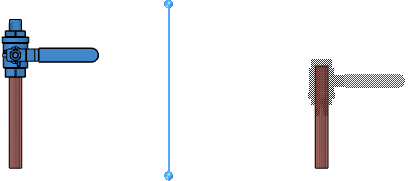

   X simétrico, Y simétrico Los ejes X e Y son simétricos respecto del plano.

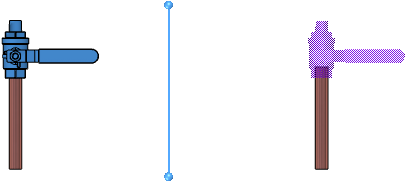

   X simétrico e invertido, Y simétrico Los ejes X e Y son simétricos respecto del plano y la dirección del eje X se ha invertido.

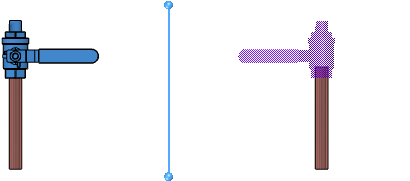

   X simétrico, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y la dirección del eje Y se ha invertido.

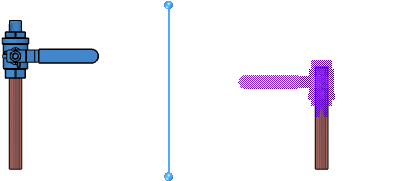

   X simétrico e invertido, Y simétrico e invertido Los ejes X e Y son simétricos respecto del plano y tanto la dirección del eje X como del eje Y se han invertido.
