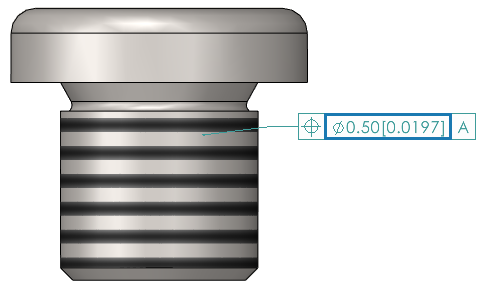

Visualización de cotas duales en símbolos de tolerancia geométrica Cuando crea símbolos de tolerancia geométrica, puede mostrar cotas duales. Las cotas duales muestran dos conjuntos de valores, como pulgadas y milímetros, dentro de una sola cota. Para visualizar cotas duales en símbolos de tolerancia geométrica: En una pieza o dibujo, haga clic en Tolerancia geométrica (barra de herramientas de MBD Dimension). En la zona de gráficos, haga clic para colocar el símbolo. En el cuadro de diálogo Tolerancia, seleccione Rango. En el cuadro de diálogo Tolerancia, seleccione Visualizar cotas duales. En el PropertyManager Tolerancia geométrica, haga clic en . Tema principalSímbolos de tolerancia geométrica Crear símbolos de tolerancia geométrica Limitación de las tolerancias geométricas a un estándar Asociación de símbolos de tolerancia geométrica a cotas Anulación de la asociación de símbolos de tolerancia geométrica a cotas Creación de un símbolo de tolerancia geométrica no asociado Cuadro de diálogo Tolerancia Cuadro de diálogo Referencia Cuadro de diálogo Indicador PropertyManager Tolerancia geométrica Ejemplo: Uso de símbolos de tolerancia geométrica
