Puede utilizar la detección de interferencias entre sólidos de superficie para ensamblajes y piezas multicuerpo.
Ventajas: Puede localizar y solucionar problemas de interferencia para sólidos de superficie.
Para detectar interferencias entre sólido de superficie:
- Abra un modelo o una pieza multicuerpo que tenga una interferencia entre los sólidos de superficie.
- Haga clic en
.
- En el PropertyManager, en Opciones, haga clic en Incluir sólidos de superficie .
- En Componentes seleccionados, haga clic en Calcular.
- En Resultados, desplácese hasta el final para los resultados de sólido de superficie.

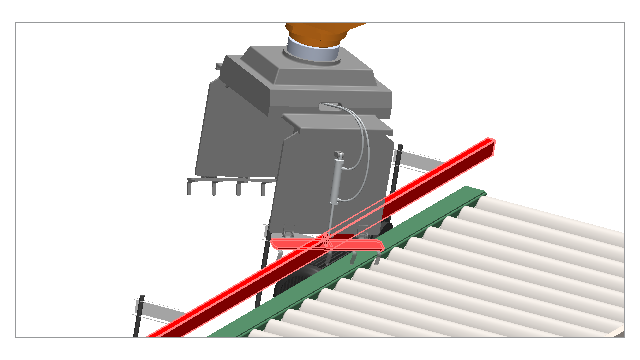

Al seleccionar la interferencia de superficie, las caras que se intersecan aparecen en rojo en la zona de gráficos.
