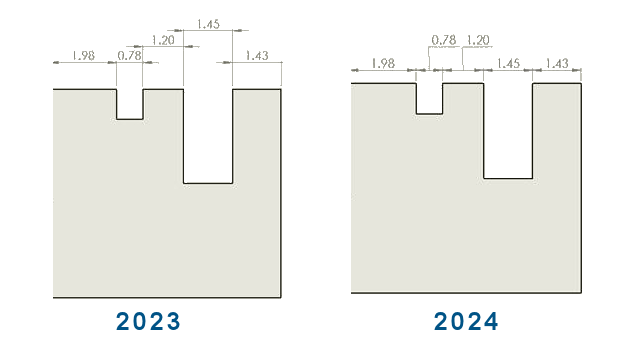

Puede asegurarse de que las cotas en cadena permanezcan colineales incluso con espacio limitado.
Cuando el texto de las cotas y las flechas se superponen, puede seleccionar opciones para obtener el mejor ajuste.
Para mantener las cotas en cadena colineales cuando el texto de las cotas se superpone:
- Haga clic en .
- En Opciones de colinealidad, seleccione Con espacio limitado, compensar texto automáticamente.
Para los estándares ISO y ANSI, esta opción está seleccionada de forma predeterminada.
Para mantener las cotas en cadena colineales cuando las flechas se superponen:
- Haga clic en .
- En Opciones de colinealidad, seleccione Sustituir la terminación de la flecha automáticamente cuando se superponga con: y especifique una opción:
- Puntos. Reemplaza las flechas con puntos.
- Ranuras oblicuas. Reemplaza las flechas con ranuras oblicuas.
Para el estándar ISO, esta opción está seleccionada de forma predeterminada.
