Puede ver las marcas o los nombres de los alambres en 3D, los cables y sus núcleos en Piezas de recorrido en el gestor de diseño del FeatureManager® para un ensamblaje de recorrido. El PropertyManager Atributos eléctricos preasigna automáticamente las marcas o los nombres.
Esto ayuda a correlacionar los recorridos en 3D en el gestor de diseño del FeatureManager con las marcas o los nombres de los alambres, los cables y sus núcleos que se muestran en el dibujo esquemático.
La convención de nombres utiliza lo siguiente para identificar de manera única diferentes recorridos:
- Marcas de alambre, cable y núcleo del cable desde el PropertyManager Atributos eléctricos.
- Números secuenciales como sufijos (n). Donde n es proporcional a la cantidad de particiones (partiendo el recorrido) y 1 (sin partir el recorrido).
- Las instrucciones (DESDE/HASTA) que se conectan a los componentes.

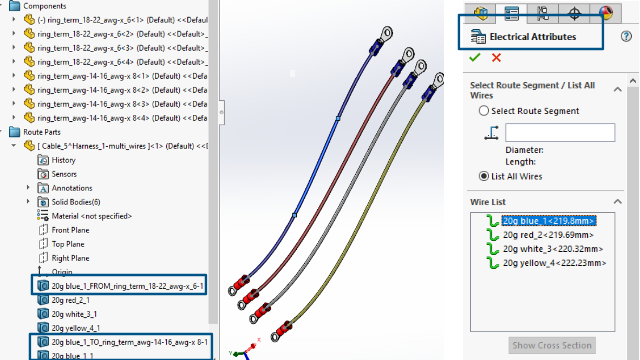

Por ejemplo, la imagen anterior muestra el nombre para un ensamblaje de recorrido con cuatro cables como se indica a continuación:
- Los tres cables rojos, blancos y amarillos no tienen aplicada la opción Partir recorrido y la convención de nombres es:
Numeración de cable_1
Por ejemplo, 20g_red_2_1
- El cable azul tiene aplicada la opción Partir recorrido en dos puntos con tres sólidos divididos creados y la convención de nombres es:
- Para los dos extremos conectados a los componentes:
Numeración de cable_DESDE/HASTA_Numeración de componente
Por ejemplo,
20g blue_1_FROM_Component1
20g blue_1_TO_Component2
- Sólidos de cables intermedios no conectados a los componentes:
Numeración de cable_n
Por ejemplo,
20g blue_1_1
