Puede aplicar los tratamientos de esquinas de forma manual o automática.

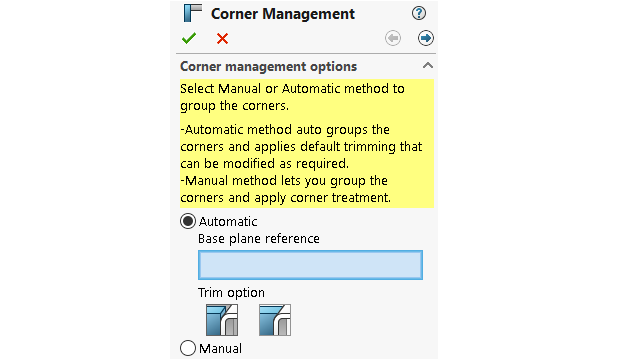

Para abrir el PropertyManager Gestión de esquinas:
- Abra una pieza y haga clic en .
- Cree miembros principales y salga del modo de sistema estructural.
- Especifique una opción en el PropertyManager:
- Automática. Agrupa esquinas similares y aplica el tratamiento de esquinas.
- Manual. Le permite agrupar esquinas similares y aplicar el tratamiento de esquinas.
- Seleccione Automático.
SOLIDWORKS selecciona un plano para determinar el orden de recorte de los miembros. A continuación, puede modificar los grupos, la referencia de plano base y el tratamiento de esquinas, si fuera necesario.
- Especifique una Opción de recorte.
- Haga clic en Siguiente
para continuar con el tratamiento de esquinas.
