Sekme ve Yuva

Sekme ve Yuva unsuru, iki gövdeyi birbirine kilitlemek için bir gövde üzerinde sekmeler, diğer bir gövde üzerinde de yuvalar (delikler) oluşturur. Sekmelerin ve yuvaların nasıl görüneceğini ve seçili objeler üzerinde nasıl dağıtılacağını belirtebilirsiniz.

Sekmeler ve yuvalar, parçaların birbirine kaynatılmasını kolaylaştırır ve birkaç sac levha parçayı birbirine kilitleyebileceğiniz için karmaşık fikstürler oluşturma gereksinimini en aza indirir. Bu unsur tüm parçalarda kullanılabilir. Tek gövdelerde, birden çok gövdede ve bir montaj bağlamında parçalarda kullanılabilir.

Bir sac levha parçasında sekme kenarını seçtikten sonra SOLIDWORKS, işlemi kolaylaştırmak için kenara dik gelen bir yuva yüzünü otomatik olarak seçer. Sac levha olmayan parçalarda, yuvalar için eşleşen bir yüz seçmeniz gerekir. Kenarlar doğrusal, yüzler düzlemsel veya silindirik olmalı, kenarlar ve yüzler birbiriyle temas etmemelidir. Yüzler silindirik ise yalnızca bir gövde olabilir. Birden çok gövde desteklenmez.

İki gövdenin kesişmeyen bölgeleri varsa sekme ve yuva unsuru yalnızca kesişen bölgeler için geçerlidir.

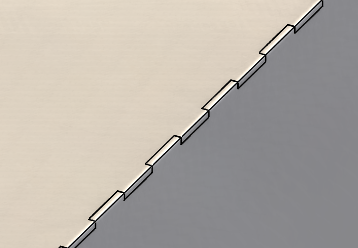

Sekme ve Yuva unsuru Genişletilmiş görüntü
