Sekme ve Yuva Oluşturma

Bir sekme ve yuva oluşturmak için:

  1. Bir parçada, Sekme ve Yuva (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Sekme ve Yuva öğesine tıklayın.
  2. PropertyManager'da seçenekleri belirleyin.

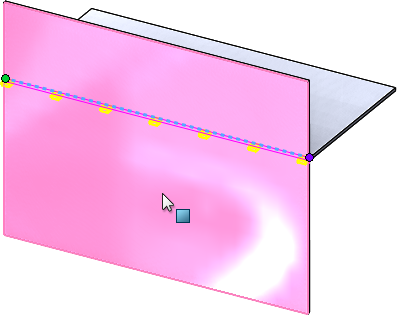

  3. Grafik alanında, sekmeler için bir kenar seçin.
    Kenarlar doğrusal, yüzler düzlemsel veya silindirik olmalı, kenarlar ve yüzler birbiriyle temas etmemelidir. Yüzler silindirik ise yalnızca bir gövde olabilir. Birden çok gövde desteklenmez.

  4. Sac levha olmayan parçalar için yuvalara karşılık gelen bir yüz seçin.
    Sac levha parçalar için SOLIDWORKS, işlemi kolaylaştırmak adına kenara dik gelen bir yuva yüzünü otomatik olarak seçer.

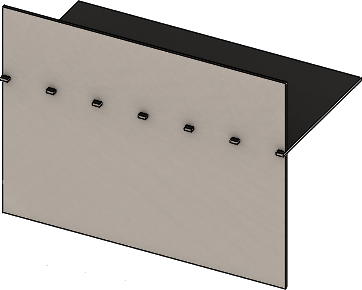

  5. öğesine tıklayın.
