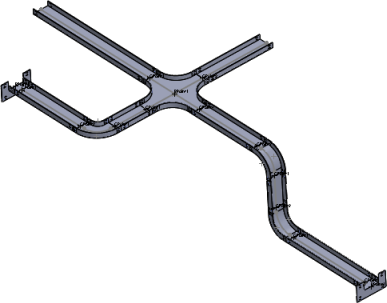

Kablo Tepsisi veya Kanal Oluşturma Bir kablo tepsisi veya kanal oluşturmak için: Aşağıdakilerden birini yapın: Bileşen Ekle öğesine (Montaj araç çubuğu) tıklayarak veya Tasarım Arşivi, Dosya Gezgini, açık bir parça penceresi, 3DEXPERIENCE platform ya da Windows Gezgini'nden sürükleyerek aşağıdakileri ana montaja ekleyin. Bir düzlem üzerinde bir bağlantı noktası oluşturarak bir tesisat başlatın. Tesisat araç çubuğundan (Kullanıcı Tanımlı Tesisatlar) Başlangıç Noktası komutuna tıklayın. Tesisatın başladığı bileşen, ana montajın parçası olarak kalır ve tesisat alt montajının parçası olarak eklenmez. Kablo tepsisi montajı oluşturmak için kablo tepsisi bağlantı elemanlarını ekleyin. Tesisat Özellikleri PropertyManager'ındaki seçenekleri ayarlayın ve sonra da öğesine tıklayın. Yeni tesisat alt montajı, FeatureManager tasarım ağacında [Kablo Tepsisi <n>-<assembly_name>] olarak görünür. Yukarıda 2. adımdaki işlemlerin sırası tersine çevrilirse yeni tesisat alt montajının adı [Kablolama <n>-<assembly_name>] olur. Ayrıca bu prosedürü kullanarak elektrik kanalları oluşturabilirsiniz. Ana başlıkElektrik Oluğu Açma, Kanalı Açma ve Kablo Tepsisi Kablo Tepsisinden Bağlantı Elemanları için Bir Tesisat Oluşturma Kablo Tepsisi veya Kanal İle Elektrik Tesisatı Oluşturma Kablo Tepsisi veya Kanal Tesisatında Telleri Düzenleme
