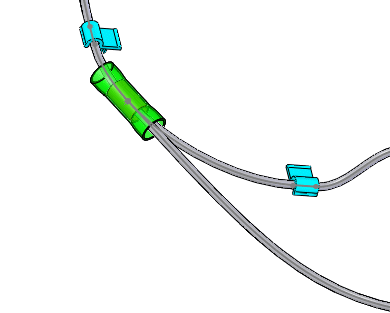

Bu konuda, tesisat ayrıldıktan sonra bir splice'ın nasıl ekleneceği açıklanır.
-
Tesisatı Düzenle modunda bir tesisat montajını açın.
- Tesisatta bir ayrılma olmasını istediğiniz konumdaki çizim objesine sağ tıklayın ve seçeneğine tıklayın.
Çizim objelerinin ayrıldığı yere bir ayırma noktası eklenir.
- Ayırma noktasını seçin ve seçeneğine tıklayın.
- Tasarım Kitaplığından bir splice bileşenini ayırma noktasına sürükleyin.
Splice, çeşitli tel boyutlarını destekler. Tel boyutunda kullanmak için splice bileşeninin konfigürasyonunu seçin.
-
Splice Ekle PropertyManager'ında splice için bir ad girin ve istiyorsanız bir bağlantı elemanı tablosu ve malzeme listesi eklemek için seçenekleri belirleyin.
-
öğesine tıklayın. Splice, FeatureManager tasarım ağacına eklenir.
Tesisata Ekle komutuyla tesisatlara splice bileşenleri ekleyebilirsiniz. Splice'ları grafik alanına ekleyebilir ve mevcut tesisatları buna bağlayabilirsiniz.
