Konikler

Konik Tool_Conic_Sketch.png aracı, uç noktaları ve Rho değeriyle konik eğriler çizmenizi sağlar. Rho değerine bağlı olarak, eğri eliptik, parabolik veya hiperbolik olabilir.

Konik eğriler mevcut çizim veya model geometrisine referans verebilir ya da bağımsız objeler olabilirler. Eğriyi bir sürücü ölçümlendirme ile ölçümlendirebilirsiniz, bu durumda ortaya çıkan ölçümlendirme Rho değerini görüntüleyecektir. Konik obje ayrıca eğrilik yarıçapı için de bir değer içerir.
wn2013_conic_example1.png wn2013_conic_example2.png

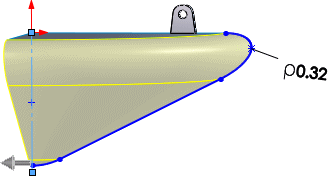

Mevcut geometriye referans veren konik eğri çizimi Döndürülmüş çizim önizlemesi
Tamamlanmış model
