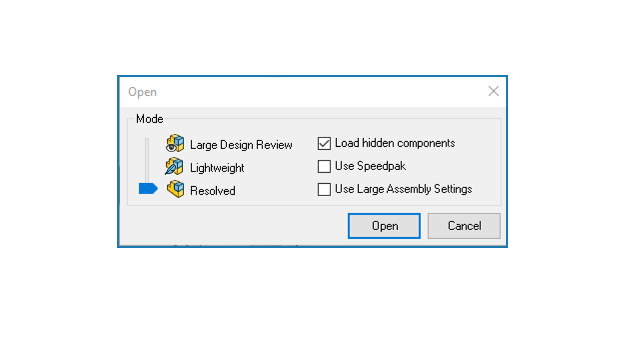

Aç iletişim kutusu, SOLIDWORKS nesnelerini 3DEXPERIENCE Platform'da açmak için farklı seçenekler içerir. Bu iletişim kutusu yalnızca MySession'ın Seçenekler iletişim kutusunda Dosyayı açmadan önce modu seç seçeneğini belirlediğinizde görünür.
Aç iletişim kutusu çeşitli web uygulamalarında görüntülenir:
MySession, 3DSearch, Relations, Ürün Yapısı Düzenleyicisi ve
3DEXPERIENCE Platform'dan sürükleme.
Nesnenin türüne bağlı olarak farklı seçenekler görüntülenir.
| Nesne Tipi |
Açık Mod Tipi |
Seçenekler |
| Montaj Varsayılan olarak, seçili açık mod Çözümlenmiş modudur. SOLIDWORKS ayarları etkinleştirilmişse varsayılan açık mod, SOLIDWORKS'ün Sistem Seçenekleri'nde seçilen özniteliğe bağlıdır.
|
Çözümlenmiş |
- Gizli bileşenleri yükle
- SpeedPak'i kullan
- Büyük Montaj Ayarlarını Kullan
|
| Hafif |
- Gizli bileşenleri yükle
- SpeedPak'i kullan
- Büyük Montaj Ayarlarını Kullan
|
| Büyük Tasarım Gözden Geçirme |
Montaj Düzenle |
| Parça Varsayılan açık mod her zaman Çözümlenmiş modudur.
|
Çözümlenmiş |
Yok |
| Hızlı Görünüm |
Yok |
| Teknik Resim Varsayılan açık mod Çözümlenmiş modudur ancak varsayılan mod, SOLIDWORKS'ün Sistem Seçenekleri bölümünde yapılan seçime göre farklı olabilir.
|
Çözümlenmiş |
Yok |
| Hafif |
Yok |
| Detaylar |
Yok |
| Hızlı Görünüm |
Yok |
- Montaj, parça ve teknik resim veya montaj ve teknik resim kombinasyonu seçtiğinizde görüntülenen açık mod seçenekleri montaja ilişkin seçeneklerdir.
- Parça ve teknik resim kombinasyonu seçtiğinizde görüntülenen açık mod seçenekleri teknik resimlere ilişkin seçeneklerdir.
