- Aşağıdakilerden birini yapın:
-
Parçalar için Datum
(MBD Dimension araç çubuğu) veya öğesine tıklayın.
- Teknik resimler için Datum Unsuru (Detaylandırma araç çubuğu) veya öğesine tıklayın.
Datum unsuru sembolünü bir ölçümlendirme veya geometrik tolerans sembolüne eklemek için aşağıdakilerden birini yapın:
- Datum unsuru sembolünü oluşturmadan önce ölçümlendirme veya geometrik tolerans sembolünü önceden seçin.
- Datum unsuru sembolünü oluşturduğunuzda bunu ölçümlendirme veya geometrik tolerans sembolünün üzerine sürükleyin.
-
Datum Unsuru PropertyManager'ında seçenekleri düzenleyin.
- İliştirmeyi ve ardından sembolü yerleştirmek için grafik alanını tıklayın. İliştirme (örneğin, dolu üçgen) teknik resim kenarının açısı ile birleştirilir.
- Gerektiği kadar balon eklemeye devam edin.
öğesine tıklayın.
Datum unsuru sembolünü model kenarından dışarı sürüklerseniz, bir uzatma çizgisi eklenir.
Bir datum unsuru sembolünü düzenlemek için, sembolü seçin.

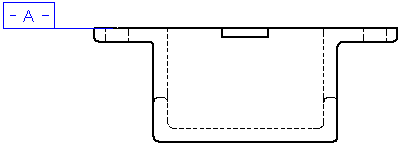

ANSI ölçümlendirme standartları kullanıyorsanız, datum unsuru sembollerini 1982 stilinde görüntüleyebilirsiniz. Etkin belgeler için bu seçeneği belirlemek üzere öğesini tıklayın. Datumları 1982'ye göre göster'i seçin:
