Kablo Referanslarını ve Üretici Parçalarını Yönetmek İçin Alma Seçenekleri (2024 SP2)

Kablo referansı yönetimi ve Üretici parçası yönetimi içinde iki yeni komut mevcuttur:

  • Almak için yeni dosya oluştur
  • Excel dosyası al

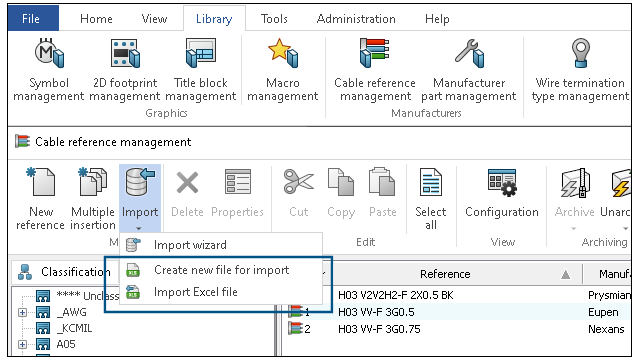

Kablo referansı yönetimi içinde komutlara şuradan erişebilirsiniz:
  • Kütüphane > Kablo referansı yönetimi. Kablo referansı yönetimi içinde Al > Almak için yeni dosya oluştur öğesine tıklayın.
  • Kütüphane > Kablo referansı yönetimi. Kablo referansı yönetimi içinde Al > Excel dosyası al öğesine tıklayın.
Üretici parçası yönetimi içinde komutlara şuradan erişebilirsiniz:
  • Kütüphane > Üretici parçası yönetimi. Üretici parçası yönetimi içinde Al > Almak için yeni dosya oluştur öğesine tıklayın.
  • Kütüphane > Üretici parçası yönetimi. Üretici parçası yönetimi içinde Al > Excel dosyası al öğesine tıklayın.

Şablondan Yeni Bir Excel Dosyası Oluşturma

Almak için yeni bir Excel dosyası oluşturabilir ve bunu giriş diline, üretici parçalarının sınıfına veya kablo referanslarına uyarlayabilirsiniz.

Kablo referanslarından ve üretici parçalarından üretici parçalarındaki kablo iletkeni ayrıntıları, karmaşık kablo iletkeni özellikleri, devreler ve bağlantı noktaları gibi dosyada daha önce eksik olan tüm verileri alabilirsiniz.

Kablo referansları için şablondan yeni bir Excel dosyası oluşturmak üzere:

  1. Kütüphane > Kablo referansı yönetimi öğesine tıklayın.
  2. Kablo referansı yönetimi iletişim kutusunda Al > Almak için yeni dosya oluştur öğesine tıklayın.
  3. Kablo referansını almak için yeni Excel dosyası oluştur iletişim kutusunda aşağıdakileri seçin:
    • Dil için listeden dili seçin. Varsayılan dil, arayüz diliyle eşleşecek şekilde ayarlanmıştır. Listede arayüz dillerine karşılık gelen 14 dil bulunur.
    • Sınıf için Sınıf seçici'yi açmak üzere öğesine tıklayın ve kablo referansı için temel sınıfı seçin. Herhangi bir sınıf seçmezseniz tüm sınıflar ve alt sınıflar Excel dosyasında kullanılabilir.
    • Şablon mevcut için şablon klasöründe bulunan Excel dosyasını seçin.
    • Oluşturulan şablonu açmak için Oluşturulan şablonu aç öğesini seçin.
  4. Tamam seçeneğine tıklayın.
  5. Farklı Kaydet iletişim kutusunda, yeni Excel dosyasını gerekli konuma kaydedin. Dosya otomatik olarak açılır.
  6. Yeni verileri kablo referanslarına almak için Excel dosyasındaki verileri düzenleyin.
    • Referans alanı verilerin başarılı bir şekilde alınması için zorunludur.
    • Üretici, Sınıf, Kütüphane, Aile, Kablo türü vb. gerekli alanlardır. Bu alanları boş bırakırsanız yazılım sizi uyarır ve verileri hatalarla birlikte alır.
    • Makale Numarası, Harici Kimlik, Çevrilebilir veri vb. isteğe bağlı alanlardır. Bu alanları boş bırakırsanız hata oluşmaz.
    • A Sütunu (gizlenebilir) örneğin üstbilginin dilini tanımlamak için anahtar kodu içerir.
    • Üstbilginin son satırı (gizlenebilir) #car_reference gibi sütunlarla ilişkili alanların adını içerir. Bu bilgileri kaldırmayın.
    • Aynı anda daha fazla dil girmek için çevrilmiş verilere daha fazla sütun ekleyebilirsiniz. Kablo tanımı için #car.ctr_0.en içindeki .en gibi alan adındaki dil kodunu değiştirin.
    • Gizli sayfa _ValidationList_, Excel Veri Doğrulaması özelliğine dayanarak bazı sütunlardaki açılır öğeleri göstermek için kullanılan adlandırılmış aralığı içerir.
    Yukarıdaki adımları kullanarak Üretici parçasını almak için yeni bir Excel dosyası da oluşturabilirsiniz. Kütüphane > Üreticisi parçası yönetimi kısmından komuta erişin. Üretici parçası yönetimi içinde Al > Almak için yeni dosya oluştur öğesine tıklayın.

Şablonu Alma

Almak için yeni dosya oluştur komutunu kullanarak daha önce oluşturduğunuz doldurulmuş Excel dosyasını yeniden alabilirsiniz. Yalnızca yeni verileri alabilirsiniz.

Excel dosyasını almak için:

  1. Kütüphane > Kablo referansı yönetimi öğesine tıklayın.
  2. Kablo referansı yönetimi içinde Al > Excel dosyası al öğesine tıklayın.
  3. iletişim kutusunda alınacak Excel dosyasını seçip öğesine tıklayın.
  4. Kablo referanslarını alma iletişim kutusunda aşağıdakileri yapın:
    • iletişim kutusunu açmak için Dosya seç öğesine tıklayıp alınacak Excel dosyasını seçin. Excel alma dosyası, alınan Excel dosyasının yolunu görüntüler.
    • Biçim seçimi ve ayırıcı altında Sıra biçimi için aşağıdakilerden birini seçin:
      • Her kablo iletkeni için bir çizgi
      • Her referans için bir çizgi
        Kablo iletkeni ayırıcı için şuradan seçim yapın:
        • İki nokta ':'
        • Satır sonu
        • Boru '|'
        • Noktalı virgül ';'
        Bu seçenek yalnızca Sıra biçimi değerini Her referans için bir çizgi olarak seçtiğinizde görünür.
    • Dosya önizlemesi altında, alınan dosyanın önizlemesi görünür.
    • Kablo referansı alma işlemini simüle etmek için Karşılaştır öğesine tıklayın. Excel dosyasıyla aynı ada sahip bir günlük dosyası oluşturulur. Hatalar varsa Excel sayfasını açıp hataları düzeltebilirsiniz.
    • Seçili Excel dosyasını düzenlemek üzere açmak için öğesine tıklayın.
    • Üretici kablo referansını kütüphaneye almak için Al öğesine tıklayın.
    Üretici parçası için şablonu yukarıda belirtilen adımları kullanarak da alabilirsiniz. Kütüphane > Üreticisi parçası yönetimi kısmından komuta erişin. Üretici parçası yönetimi içinde Al > Excel dosyası al öğesine tıklayın.
