创建痕量铜作为贴图

为了提高性能,当您使用构建模型来从 PADS 或 EDMD 文件创建 PCB 模型时,CircuitWorks 可将痕量铜表示为图像,而非电路板文件中的物理几何图形。

您可在 CircuitWorks 痕量贴图文件夹中或在电路板文件内部将图像保存为位图文件。

CircuitWorks 可使用预览几何图形快速创建表示 PCB 各层上的痕量的贴图图像。

贴图不使用矢量显示格式。 根据痕量密度,贴图显示的质量可能会随各电路板而有所变化。 显示痕量的最准确方法仍然是将其作为几何图形构建。

要将痕量铜作为贴图创建:

  1. 打开包含痕量的 ECAD 文件。
    此示例使用 Install_dir\CircuitWorksFull\Examples\PADS\preview.asc
  2. 单击文件 > 选项
  3. 设定如下:
    1. SOLIDWORKS 导入页面上的导电层建模下,选择以下选项之一:
      • 完整。在所有模型层上创建痕量铜。
      • 仅顶层和底层(较快)。在顶层和底层上创建痕量铜。
    2. 模型页面上的将 CircuitWorks 创建的模型保存到这些文件夹下,选择贴图文件夹。
      默认文件夹位置是:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. 单击确定
  4. 单击构建模型 工具选项卡的 SOLIDWORKS 部分)。
  5. CircuitWorks 对话框中:
    1. 选中使用痕量贴图替代几何图形
      选中后,痕量铜将作为位图文件保存在您之前指定的贴图文件夹中。
    2. 或者,选中在模型文件中存储贴图
      选中后,痕量铜将被直接纳入到模型文件中。 不会将其保存为预览位图。
    3. 单击构建
    CircuitWorks 将在 SOLIDWORKS 软件中创建电路板。

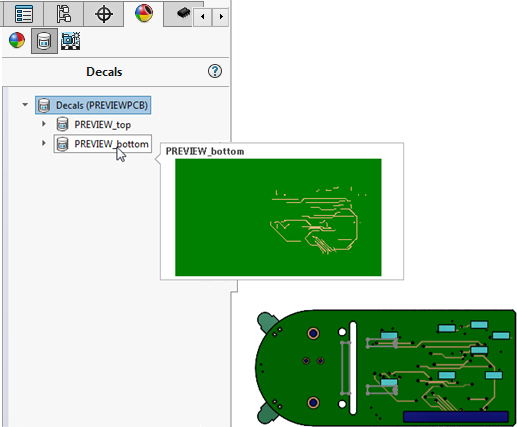

  6. 要查看痕量铜的预览,在 DisplayManager 选项卡上,单击查看贴图,然后将鼠标悬停在预览上。
