MotionManager 工具

以下表格描述运动算例工具。 列中的 X 表示该工具可用于运动算例类型。

工具   动画 基本运动 运动分析
计算。 计算当前模拟。 如果您更改模拟，您在再次播放之前必须重新计算。 X X X
访问运动算例会标记运动算例。当您保存文档时，标记的运动算例也会保存。
保存运动算例会增加文件大小，并且需要花费更长时间才能完成保存。

您可以在 SOLIDWORKS Visualize Connected 中访问已保存的运动算例。

 X X X
从头播放。重置零部件并播放仿真。计算仿真后使用。 X X X
播放。 从当前时间栏位置开始播放仿真。 X X X
停止。 X X X
  时间栏。 通过移动滑块来指定开始动画。 X X X
  播放速度。 X X X
  播放模式。

普通(N)

从头到尾播放一次。

循环

从头到尾连续播放，然后从头反复，继续播放。

往复

从头到尾连续播放，然后从尾反放。
X X X
保存动画 X X X
动画向导 X X X
自动键码 。 当您移动或更改零部件时自动放置新键。 X
添加/更新键码。 添加键或更新现有键的属性。 X X X

运动单元

工具   动画 基本运动 运动分析
马达 X X X，带表达式
弹簧   X（仅限线性） X
阻尼     X
力     X
相触   X X
引力   X X
结果和图解     X
运动算例属性 X X X

应力分析

工具   动画 基本运动 运动分析
Simulation 设置     X，针对 SOLIDWORKS Simulation
计算 Simulation 结果     X，针对 SOLIDWORKS Simulation
应力图解     X，针对 SOLIDWORKS Simulation
变形图解     X，针对 SOLIDWORKS Simulation
安全系数图解     X，针对 SOLIDWORKS Simulation

查看

工具   动画 基本运动 运动分析
基于事件的运动视图 。 从时间线视图切换到基于事件的视图。     X，针对 SOLIDWORKS Simulation Professional
时间线视图。 从基于事件的视图切换到时间线视图。     X，针对 SOLIDWORKS Simulation Professional

过滤器

工具   动画 基本运动 Motion 分析
无过滤 X X X
过滤动画 X X X
过滤驱动 X X X
过滤选定 X X X
过滤结果     X

缩放

工具   动画 基本运动 运动分析
整屏显示全图。 调整时间线视图。 X X X
放大。 放大时间线以将关键点和时间栏更精确地定位。 X X X
缩小。 缩小时间线以在窗口中显示更大的时间间隔。 X X X
折叠 MotionManager X X X
展开 MotionManager X X X

关于播放模式

运动算例播放模式确定运动模拟是否运行一次、重复或连续前向和向后循环。

您可以在运动算例中运行三个播放模式：
  • 正常 Tool_Playback_Mode_Normal.gif，用于播放运动模拟一次
  • 循环 Tool_Playback_Mode_Loop.gif，用于从开始到结束连续重复运动模拟
  • 往返 Tool_Playback_Mode_Reciprocate.gif，用于从前至后播放运动模拟，然后在连续循环模式下使运动返回开始处。

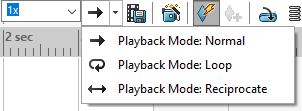

playbackmode.gif您可以从 MotionManager 工具栏至 工具的左侧访问播放模式列表。
