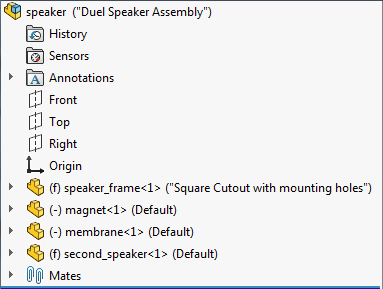

您可在零件、装配体、以及工程图文档的 FeatureManager 设计树内以及零件和装配体的 ConfigurationManager 中显示零部件的配置说明。
根据默认,零部件配置说明与零部件配置名称相同,所以不显示。您必须指定新的零部件配置说明以使它们显示在 FeatureManager 设计树中。您在零件文件中更改零部件配置说明。
欲显示零部件的配置说明:
-
在 FeatureManager 设计树顶层,右键单击零件、装配体或工程图名称,然后选择。
您可以在文档级别或系统级别为零部件名称和描述指定显示选项。使用系统级别设置时,您不能更改文档级别的设置。
要在系统级别指定选项,请单击,然后选择覆盖文档级别树显示。单击零部件名称和描述以打开对话框。
当您选择覆盖文档级别树显示时,文档级别的零部件名称和描述对话框中的选项将被禁用。
- 在对话框中,选择配置描述。
