为了确定打印分辨率的精细程度是否足以生成所需的输出,您可在模型上显示条纹线。
仅当打开 Print3D PropertyManager 时才会出现条纹线。
如果您打开 RealView,则您可将条纹线作为纹理图进行查看。
要显示条纹线:
-
单击。
-
在 PropertyManager 设置选项卡上,选择要与打印床对齐的模型面。
-
在预览选项卡上的构建分析下,单击显示条纹线。

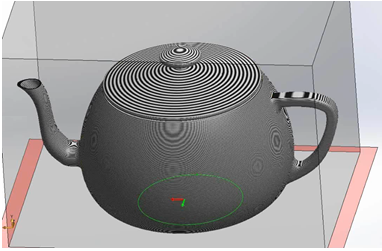

条纹线将作为纹理显示在模型上。
默认图层高度是 0.3mm,其对应于粗糙打印机分辨率但具有相对较快的打印机速度。
- 可选:
在设置条纹大小
字段中更改图层高度。
-
要将条纹线显示为纹理图:
-
清除显示需要支持面的面。
-
选中显示为纹理图。

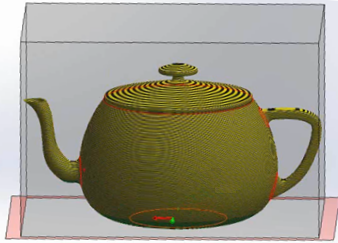

纹理图可显示会在打印模型中丢失细节的位置。
-
单击
。
