SOLIDWORKS Electrical Schematic - 练习 6

在本练习中，您管理等电位编号并连接接线条。

本练习基于您在练习 5 中创建的电气工程。如果尚未完成创建，您可以下载此电气工程文件并在 SOLIDWORKS Electrical 中将其解档。

执行本练习时，请打开或下载并打印此 PDF 文档以供参考。

从面板插入符号

在此练习中，您使用面板中的零部件列表创建新的方案图纸，绘制电线并放置指示符。

要从面板插入符号：

  1. 在文档 面板上，右键单击 1 - 我的文件集，然后单击新建 > 方案将方案 05 添加到文件中。
  2. 右键单击方案 05，然后单击属性。
  3. 在对话框中的说明下，为说明（您的语言）键入 Signaling，然后单击确定。
  4. 单击示意图 > 绘制单线 。
  5. 在命令 面板上，钉住电线选项卡，然后如视频所示那样，绘制两条水平和两条垂直电线。
  6. 在零部件 面板上的 L3 - 控制面板下：
    1. 右键单击 = F1-H1，单击插入符号 ，然后在图形区域中单击以将符号定位在最左侧的垂直线上。
    2. 针对符号 = F1-H2 重复步骤 6a，并将其放在最右侧的垂直线上。
    3. 关闭命令面板并查看您的工作。

放置多语言文本

在本练习中，您在图纸方案 05 中放置两个可翻译文本实例：Motor 1 On 和 Motor 2 On。多语言文本比基本文本更好，因为应用程序会将其存储在电气工程数据库中。

要放置多语言文本：

  1. 单击绘制 > 多语言文本 。
  2. 在图形区域中，单击最左侧垂直线下方以放置多语言文本。
  3. 在命令面板上：
    1. 在文本下为英语键入 Motor 1 \P ON。
    2. 在格式下，清除使用工程配置。
    3. 在主语言（您的语言）下，选择 Arial 作为字体。
    4. 将文本高度指定为 6，将颜色指定为蓝色。
    5. 在对齐方式下，选择正中。
    6. 单击 。
  4. 重复步骤 1 到 3 以便为最右侧的垂直线键入 Motor 2 \P ON。

在图纸之间放置极性起点和终点

在本练习中，您将极性起点和终点放置在图纸方案 03 和 04 之间。

要在图纸之间放置极性起点和终点：

  1. 打开文档 03 - Electrical scheme。
  2. 单击示意图 > > 起点-终点箭头 。
  3. 在起点-终点管理器对话框中：
    1. 使用上一个和下一个工具在左侧图块中打开 03 - Electrical scheme 文档，在右侧图块中打开 04 - Command。
    2. 如视频所示那样，单击单次插入 ，然后在左侧图块中，选择顶部电线的末端作为起点，并在右侧图块中，选择顶部电线的末端作为终点。

    3. 在左侧图块中，选择顶部第二根电线的末端作为起点，并在右侧图块中，选择底部电线的末端作为终点。

    4. 单击文件关闭返回到文档 03 - Electrical。
  4. 要验证您是否正确指定了起点和终点，请右键单击 04-2 的顶部起点箭头，然后单击转至 > 04-2 终点箭头。

    此时 04 - Command 文档中会打开终点箭头 03-10。如果没有打开，请检查您的工作。

等电位编号

在本练习中，您将重新为电线编号并修改文本。

要执行等电位编号：

  1. 打开文档 03 - Electrical scheme。
  2. 单击流程 > 为新电线编号 。

    当系统提示是否在不修改现有编号的情况下重新为新电线编号时，单击是。

  3. 放大方案的左上角，框选所示的四条电线，右键单击，然后单击编辑电线标记 。

  4. 在对话框中的新建下，输入新的电线标记编号，然后单击确定。
    旧号 新建
    L3-1 T
    L2-1 S
    L1-1 R
    N-1 N

    接下来，您将修改 48V 直流电线的编号公式。

  5. 放大文档的右上角。
  6. 单击工程 > 配置 > 电线样式。
  7. 在电线样式管理器左窗格中的组 0 下，选择 48V - 控制，然后单击属性 。
  8. 在对话框中的常规下选择等电位公式，然后在该行的右侧单击公式。
  9. 在公式管理器中，选择编号 3、文件标记/等电位计数器，单击替换公式，然后单击确定。
  10. 单击确定和关闭以返回至文档 03 - Electrical scheme。

    接下来，您将更新图纸编号，但不会丢失您所做的手动编号。

  11. 单击流程 > 为电线重新编号 。
  12. 在对话框中的为电线编号下，单击重新计算电线编号，清除重新计算手动编号，然后单击确定。
  13. 在有关重新计算现有电线编号的警告提示中，单击是以继续。

    接下来，您将管理文本的位置和可见性。请从时间点 1:28 开始观看视频。

  14. 单击示意图 > 对齐文本 。
  15. 按照视频那样框选文本，绘制水平或垂直线，然后单击以使文本沿该线对齐。
  16. 单击示意图 > 显示文本 > 显示/隐藏电线标记，然后框选视频中所示的文本以将其隐藏。

    最后，您可以编辑电线标记并指定起点和终点箭头。

  17. 打开文档 05 - Signaling，放大左上角，右键单击电线的末端，然后单击编辑电线标记。

  18. 在对话框中的等电位标记下，为新建键入 03/5。

    当出现关于重复标记的提示时，单击是，然后单击确定。

  19. 放大左下角，右键单击电线的末端，然后单击编辑电线标记。

  20. 在对话框中的等电位标记下，为新建键入 03/6。
  21. 当出现关于重复标记的提示时，单击是，然后单击确定。

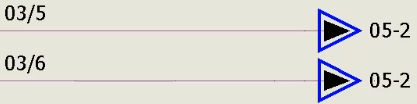

  22. 单击示意图 > 起点-终点箭头 > 自动插入。

    对话框显示用于起点和终点的箭头。

  23. 选择连接所有带有相同标记的等电位（视频中未显示），然后单击确定。

    这会自动连接具有相同编号的电线。

  24. 在两条选定电线的文档 03 - Scheme 和 05 - Signaling 中查看所选起点和终点箭头。

连接并编辑接线条

在本练习中，您可以放置端子，并使用线路图中预留的电缆来连接端子。然后，您将图纸生成到文件夹中。

要连接并编辑接线条：

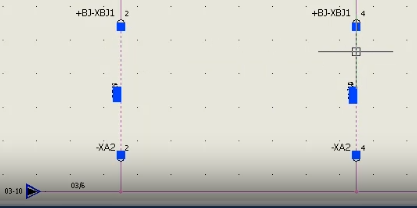

  1. 在文档 05 - Signaling 中如视频中所示那样，右键单击最左侧垂直线，然后单击关联电缆芯。

  2. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W4，然后选择项目 1。
    2. 在底部的与电缆芯关联的电线面板中，选择电线 05/2。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。
  3. 如视频所示那样，右键单击最右侧的垂直线，然后单击关联电缆芯。

  4. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W4，然后选择项目 2。
    2. 在底部的与电缆芯关联的电线面板中，选择电线 05/7。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。

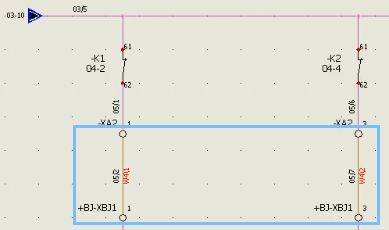

    关联的电线会在图形区域中改变颜色。

  5. 如视频所示那样框选两根电线，右键单击，然后单击关联电缆芯。

  6. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W4，然后选择项目 3 和 4。
    2. 在底部的与电缆芯关联的电线面板中，选择电线 05/5 和电线 05/10。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。

    接下来，您将编辑接线条以将电缆与其关联。

  7. 单击工程 > 接线条 。
  8. 在接线条管理器中的标记下，选择 XBJ1 并单击编辑 。
  9. 如视频所示那样，在接线条编辑器中，选择右侧顶部的两根电缆。

  10. 在高级选项卡上单击关联电缆芯 。
  11. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W5，然后选择棕色和蓝色。
    2. 在底部的与电缆芯关联的电线面板中，选择电线 05/4 和电线 05/3。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。
  12. 重复步骤 9 至 11，将底部的两根电缆 05/9 和 05/8 与电缆芯 W6 的棕色和蓝色电线相关联。
  13. 关闭接线条编辑器和接线条管理器。

    接下来，使用接线条编辑器连接 M2 电机。

  14. 在文档 03 - Electrical scheme 中，单击工程 > 接线条 。
  15. 在接线条管理器中的标记下，选择 XM1 并单击编辑 。
  16. 在接线条编辑器中，如视频中所示那样选择左侧的三根电缆，右键单击，然后单击关联电缆芯。

  17. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W2，然后选择项目 1、 2 和 3。
    2. 在底部的与电缆芯关联的电线面板中，选择这三根电线。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。
  18. 关闭接线条编辑器和接线条管理器。

    接下来，使用接线条编辑器连接 M1 电机。

  19. 如视频中所示那样，框选左下侧的电线，右键单击，然后单击关联电缆芯。

  20. 在对话框中：
    1. 在顶部的电缆面板中，在说明下展开 F1 - 主功能 > W1，然后选择项目棕色、黑色和蓝色。
    2. 在底部的与电缆芯关联的电线面板中，选择这三根电线。
    3. 在菜单中，单击关联电缆芯 ，然后单击确定。

    最后，在名为 Terminal Strips 的文件夹中生成接线条图纸。

  21. 单击工程 > 接线条 。
  22. 在接线条管理器中的标记下，选择标记下的所有四个项目，然后在菜单中单击目标文件夹 。
  23. 在对话框中，单击新建文件夹 。
  24. 在文件夹对话框中的说明下，为说明（您的语言）键入 Terminal Strips，然后单击确定两次。
  25. 在接线条管理器中，单击生成图纸。

    此时将显示进度对话框，然后显示摘要对话框。

  26. 关闭摘要对话框和接线条管理器。
  27. 在文档面板上，展开 1 - 接线条，然后单击每个项目以检查您的工作。
