显示角度运行尺寸

您可以更改现有角度运行尺寸的显示样式。

1. 打开具有角度运行尺寸的模型。
2. 在图形区域中，右键单击角度运行尺寸。在引线选项卡的尺寸 PropertyManager 中，选择以下任意选项：

   选项	描述

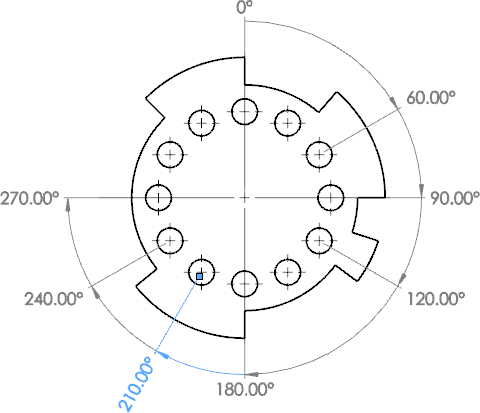

   显示尺寸链	将角度运行尺寸显示为尺寸链。

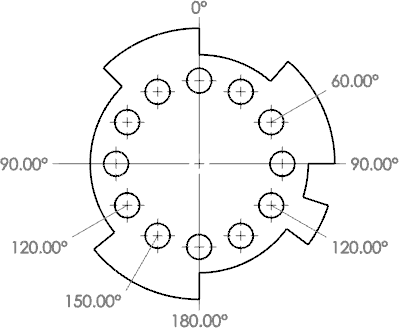

   双向运行	使所有角度尺寸从最近方向上的基点开始运行。尺寸离基点不超过 180°。

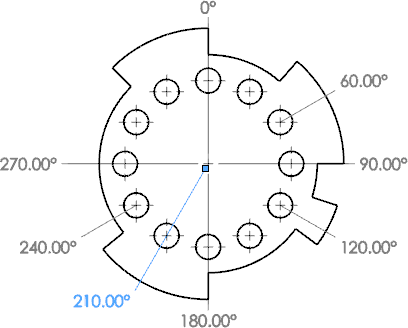

   从集合中心扩展延伸线	将延伸线延伸到尺寸集中心。
   自定义文字位置	更改所选尺寸的文字位置。例如，单击 以直排放置文字。
