修改角度运行尺寸

您可以修改现有角度运行尺寸。

1. 打开具有角度运行尺寸的模型。

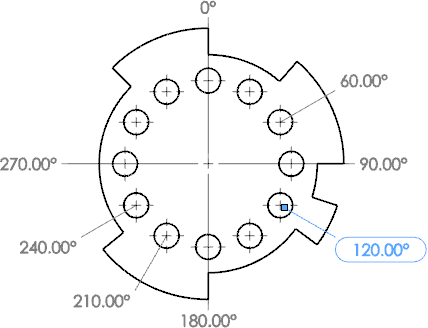

2. 在尺寸 PropertyManager 的引线选项卡上，选中显示为链式尺寸。
3. 在图形区域中右键单击模型上的角度运行尺寸，然后单击解除对齐关系。
4. 拖动运行尺寸链。
   除了对齐关系已解除的尺寸之外，链上的所有运行尺寸均会移动。



5. 右键单击模型上的角度运行尺寸并单击显示选项，然后在以下选项中进行选择：

   选项	描述

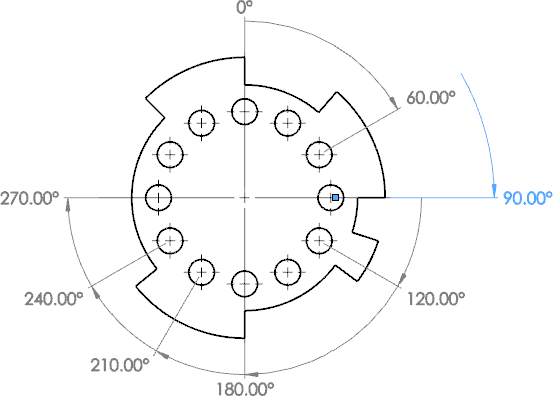

   对齐运行尺寸	对齐所有运行尺寸。

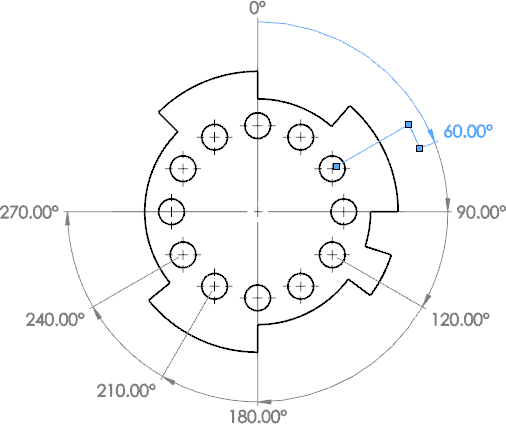

   转折	折弯尺寸的引线，并允许您将尺寸重新定位。
   再转折运行尺寸	将自动转折应用于运行尺寸。

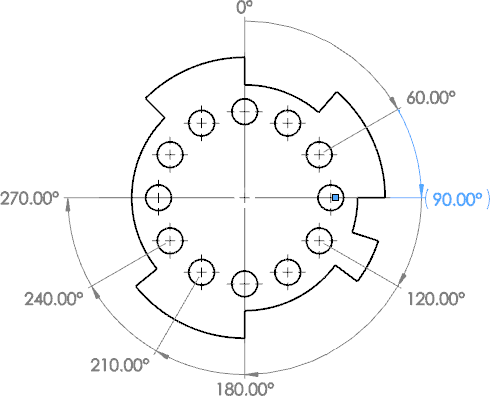

   显示括号	为所选尺寸添加括号。
   检查时显示	将选定尺寸显示为检查尺寸。
