构造线 (2025 SP3)

您可以使用 AM_CONSTLINES 命令在工程图中创建构造线，提供全面的解决方案。

构造线是参考引导线，有助于在设计过程中对齐、定位和布局对象。这可以简化复杂的设计任务、提高准确性，并提升工作流程效率。它提供多种类型的构造线，包括射线、x 线和圆周线。

构造线让您可以：
  • 创建向一个或两个方向延伸到无限远的直线，或用于参考曲线几何图形的圆形构造线。
  • 捕捉关键点（例如，交点或中点），确保对象的准确放置。
  • 自动将构造线放置在专用图层 (AM_CL) 上，让您可以自定义、锁定和冻结，实现更好的管理。
  • 通过提供角平分线、垂直线和同心圆等高级配置，减少手动计算和工程图调整。

与构造线一起使用的命令包括：

命令 说明

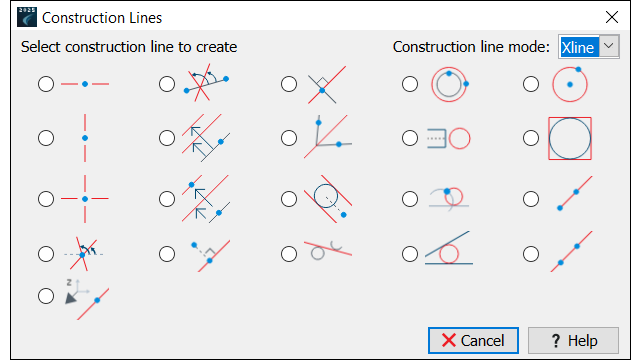

AM_CONSTLINES 允许您选择构造线的类型。
AM_CONSTSWI 打开或关闭射线模式。
AM_CONSTSWI_XLINE 关闭射线模式。

构造线在两个方向上延伸到无限远。
AM_CONSTSWI_RAY 打开射线模式。

构造线仅在一个方向上延伸到无限远。
AM_ERASECL 删除选定的构造线。
AM_ERASEALLCL 删除所有构造线。
AM_CLINEL 锁定或解锁构造线图层。
AM_CLINEO 冻结或解冻构造线图层。
AM_CONSTHOR 创建水平构造线。
AM_CONSTHW 通过指定相对于可见线的角度，创建通过某一点的构造线。
AM_CONSTLOT 创建垂直于指定线的构造线。
AM_CONSTCC 创建与选定圆或弧同心的圆形构造线。
AM_CONST_CIRCLE 创建圆形构造线。
AM_CONSTVER 创建垂直构造线。
AM_CONSTPAR 创建与现有线平行的构造线，距离由选定线指定。
AM_CONSTHM 创建角平分线构造线。
AM_CONSTCCREA 创建表示轴或孔的顶视图的圆形构造线。
AM_CONSTCIRCLI 创建围绕圆周的矩形构造线。
AM_CONSTCRS 创建构造线交叉。
AM_CONSTPAR2 创建与现有线平行，并平分选定线和指定点之间的距离的构造线。
AM_CONSTTAN 创建两条与指定圆相切的平行构造线。
AM_CONSTC2 创建一条以指定直线为切线的圆形构造线。
AM_CONSTXRAY 创建从一个点开始向一个方向无限延伸的构造线。
AM_CONSTHB 通过指定两个点，或一个点和一个角度，创建一条构造线。
AM_CONSTLOT2 创建通过指定的点且垂直于某个方向的构造线。
AM_CONSTTC 创建与两个指定圆相切的构造线。
AM_CONSTK 创建一条与两条指定直线或圆相切的构造线。
AM_CONSTXLINE 创建通过一个点且在两个方向上无限延伸的构造线。
AM_CONSTZ 创建一条沿 Z 方向的构造线。
