反转端点切线 (2025 SP1)

您可以反转连接到直线的切线弧的端点。圆弧的半径不会改变。

此功能不适用于 3D 草图。

要反转切线弧的端点：
  1. 打开一个新草图并绘制一条直线。
  2. 单击切线弧 并从直线的端点创建圆弧。

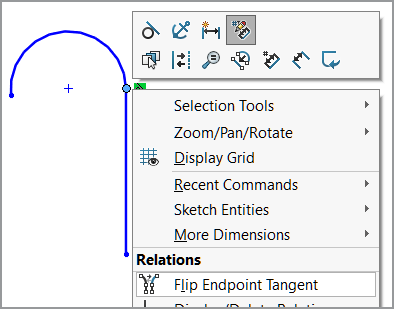

  3. 右键单击圆弧和直线的交点，然后单击反转端点切线 。

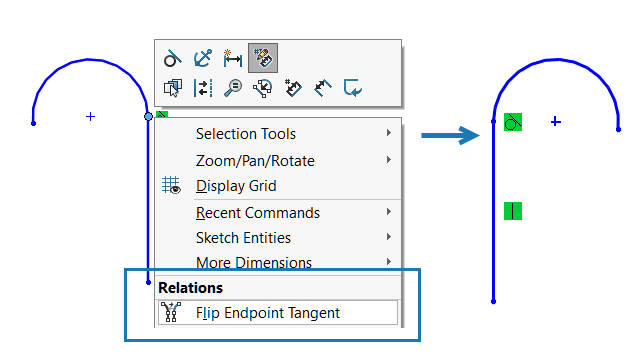

    切线弧反转位置：
