对焊件轮廓和数量进行分组 (2025 SP3)

在材料明细表 (BOM) PropertyManager 中，您可以更高效地在详细切割清单中对焊件轮廓和数量进行分组。

要对焊件轮廓和数量进行分组：

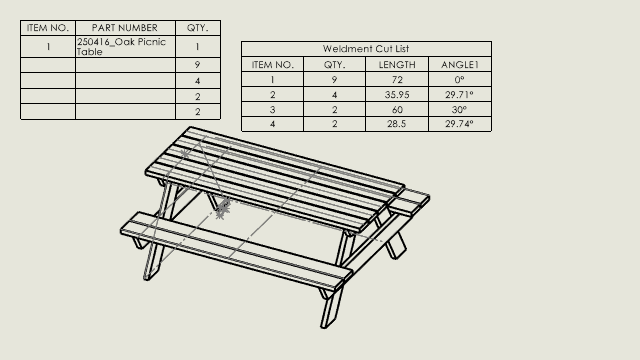

  1. 在焊件或结构系统的工程图中，单击材料明细表（表格工具栏）或插入 > 表格 > 材料明细表。
  2. 在材料明细表 PropertyManager 中的 BOM 类型下：
    1. 选择缩进。
    2. 选择详细切割清单。
    3. 单击焊件分组。
  3. 在焊件分组对话框中，选择要分组的项目：
    • 轮廓（标准、类型、大小）。定义焊件模型中的结构构件。这是结构构件的横截面形状，如横梁或管。
    • 测量单位。指定 BOM 中模型的测量单位。
    • 材料。在确定模型是否相同时识别材料，将几何意义上相同但材料不同的模型分组到切割清单中的不同文件夹中。
    • 长度。指定焊件中每个模型的单独长度，以及分组在一起的相同模型的总长度。
    • 角度 1。指定最接近草图轮廓的端面。
    • 角度 2。指定与角度 1 相对的端面。
    • 描述。提供有关每个切割清单项目的详细信息，如材料类型和表面处理。
    • 零件编号 (SW-Part Number)。在名为“SW-Part Number”的切割清单中指定自定义属性。
  4. 单击确定。
  5. 单击 。
