剪裁附加的构件

您可以在插入连接元素时剪裁附加的构件。

在插入连接元素 PropertyManager 中，剪裁附加的构件会从其与连接元素的交叉点剪裁实体构件。

要剪裁附加的构件：

  1. 打开结构系统模型，然后单击结构系统选项卡。
  2. 单击 CommandManager 上的插入连接构件选项卡，或单击插入 > 结构系统 > 插入连接构件。
  3. 选择要插入的连接元素。

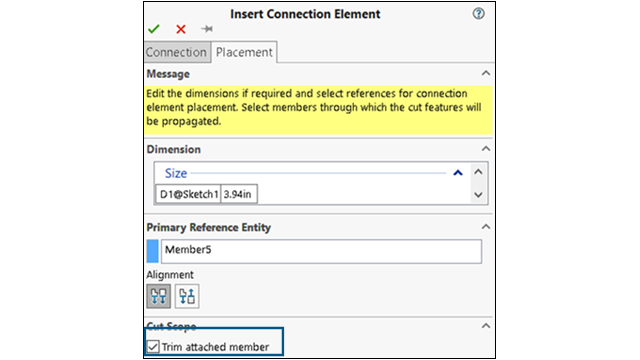

  4. 在 PropertyManager 中，单击放置选项卡。
  5. 在图形区域中，选择参考对象。
  6. 选择对齐。
  7. 在剪切范围下，选择剪裁附加的构件。
  8. 单击 。

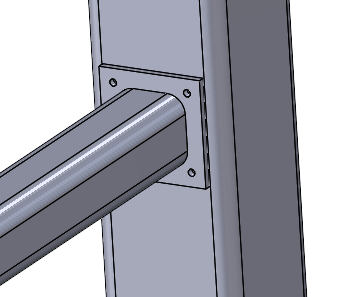

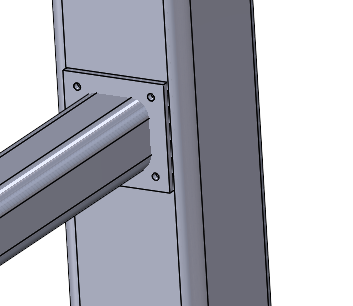

剪裁附加的构件已选择 剪裁附加的构件已清除
