保存區域 PropertyManager

將保存區域加入至您在拓撲最佳化期間不會修改的模型中。

您可以凍結模型中會接觸其他零件的區域，例如用來支援模型的區域，以及形成承載表面的區域。 這些區域不會參與拓撲最佳化，而會保持原樣。

若要存取保存區域 PropertyManager：

  • 用右鍵按一下製造控制，然後選擇加入保存區域 。
組 2 的面 選擇會在最佳化期間保持原樣的面。
保存區域深度 設定會在最佳化期間保持原樣的區域深度。

輸入含所需單位的保存區域深度。

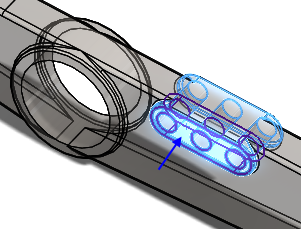

幾何預覽 選擇以檢視在最佳化期間保存的指定幾何。 會顯示含保存區域深度的所選面幾何預覽。
網格元素預覽 選擇以檢視在最佳化期間保存的指定幾何網格元素。 會顯示含保存區域深度的所選面網格元素預覽。

會自動將您套用負載和邊界條件的面視為凍結區域。 在拓撲 > 選項標籤中，選擇含負載及固定物的區域。
