開啟經過濾的組合件 (2025 FD04)

3DEXPERIENCE 使用者可以從平台開啟經過濾的組合件、對其進行編輯，並將其儲存在本機或返回平台。

優點：您可以從大型組合件開啟和處理零組件的特定子集，而不需要開啟整個組合件。

註解：
  • 經過濾的組合件不支援輕量型或大型設計檢閱模式。您開啟的經過濾的組合件必須一律為已解決。
  • 如果您開啟完整的組合件模型，則無法同時開啟經過濾的組合件。

使用部分組合件：

  1. 在您的 3DEXPERIENCE 應用程式中，開啟工作窗格中的「3DEXPERIENCE」標籤。

  2. 在 Compass 的我的應用程式下，啟動產品結構 Explorer，並執行以下操作：

    1. 在存取您的工作下，按一下開啟內容並瀏覽至已套用濾器的組合件。

      您或其他人可以將濾器套用至組合件。

    2. 若要開啟經過濾的組合件，請將其拖曳至圖面，或以滑鼠右鍵按一下該組合件，然後按一下開啟。

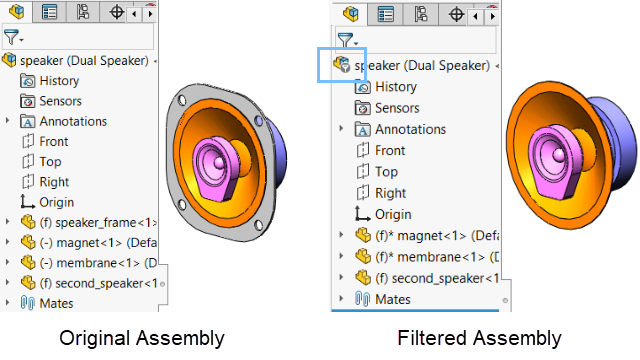

    所選的經過濾的組合件會在 SOLIDWORKS 中開啟。在 FeatureManager(特徵管理員) 中頂端節點上的，此圖示 會指出經過濾的組合件。過濾出的零組件不會顯示在 FeatureManager(特徵管理員) 中，但軟體會在產品結構中保留這些零組件以供後續過濾。通知會警示您這是已過濾的組合件。

  3. 視需要修改經過濾的組合件。除了下列已封鎖的項目外，允許大多數指令：
    • 全新組合件特徵，例如切割或圓角
    • 設計表格
    • 您無法修改組合件的頂層組態。
    • 您無法將 CAD 家族加入至 ConfigurationManager。
  4. 將經過濾的組合件儲存在本機或儲存回平台。

如需有關過濾的詳細資訊，請參閱過濾資料。

如需有關產品結構 Explorer 的更多資訊，請參閱產品結構 Explorer。
