從 3DEXPERIENCE platform 附加檔案 (僅限 DraftSight Connected) (2025 FD01)

您可以將工程圖、影像與 PDF 檔案作為外部參考從 3DEXPERIENCE platform 附加至目前工程圖。

若要從 3DEXPERIENCE platform 附加檔案：

  1. 執行下列動作之一：
    • 在草稿與註記工作空間中，按一下附加 > 從 3DEXPERIENCE 附加。
    • 在參考選單中，選擇從 3DEXPERIENCE 附加。
    • 在指令視窗中鍵入 ATTACHFROM3DEXPERIENCE。

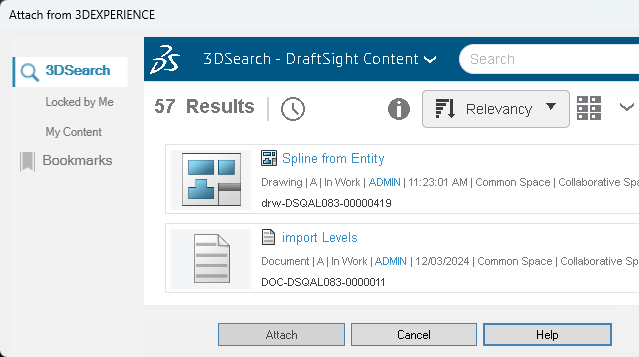

  2. 在從 3DEXPERIENCE 附加對話方塊中，選擇以下選項之一︰
    • 3DSearch
    • 由我鎖定
    • 我的內容
    • 書籤
  3. 選擇要附加的檔案。
    您可以使用 6WTags 搜尋特定檔案類型。
    根據您選擇的檔案類型，會開啟對應的對話方塊：
    檔案類型 對話方塊
    DWG 檔案 附加參考：工程圖
    PDF 附加參考：PDF 參考底圖
    DGN 附加參考：DGN 參考底圖
    PNG 附加參考：影像參考底圖
  4. 選擇要附加的檔案並按一下附加。

    會將所選檔案附加至工程圖檔案。
