在電路屬性中更快速存取並更容易搜尋 (2025 SP3)

您可以在 SOLIDWORKS Routing 中更有效率地尋找並使用電路屬性。經改善的存取與搜尋列可讓您依屬性值快速篩選電線和電纜。

優點：這些改善讓電路屬性可以更輕鬆地尋找、更快速地使用，並與 SOLIDWORKS Routing 的其他部分保持更高的一致性。

電路屬性的增強功能包括：

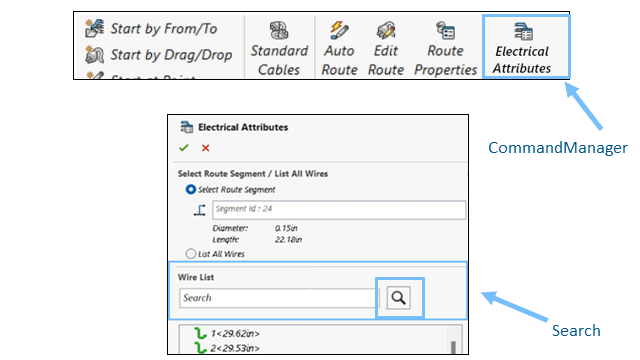

  • 在電路屬性 PropertyManager 中快速搜尋

    您可以在新搜尋列輸入內容，以篩選電線清單。當您輸入時，SOLIDWORKS Routing 會依據屬性值縮小清單以符合您的搜尋條件。這支援部分相符且不區分大小寫。若搜尋無法找到相符項目，系統會顯示提示訊息。

  • 可從 CommandManager 和功能表輕鬆存取

    您可以從 CommandManager 中的線路設計標籤直接開啟電路屬性，或導覽至工具 > 線路設計 > 電路 > 電路屬性來開啟。您也可以用滑鼠右鍵按一下路線線段，或用滑鼠右鍵按一下次組合件中的 路線 1 特徵來啟動。

  • 工具提示指引

    當您將游標停放在電路屬性圖示上時，工具提示會說明您正在所選路線線段的電路屬性中檢視的內容。此資訊能協助使用者一目瞭然地瞭解此工具。

  • 經改善的內容認知

    當您在具有多個次組合件的最上層組合件中工作時，SOLIDWORKS Routing 會提示您選擇要檢視電路屬性的路線組合件。若要存取此工具，您可以用滑鼠右鍵按一下次組合件中的路線特徵。電路屬性 PropertyManager 可從 3D 環境和展平路線存取。

  • 更聰明的電纜搜尋結果

    當您進行搜尋且結果符合某個電纜接線端時，SOLIDWORKS Routing 僅會顯示該電纜及其符合條件的接線端，而不會顯示完整的接線端清單。
