線路設計零組件精靈支援夾具組合件和夾具零件，可讓您將組合件定義並設定為線路設計零組件。這兩種類型的基本需求相同，且在 Routing Library Manager 中產生它們的程序也相同。
優點：此更新提供在設計複雜夾具並將其整合到線路設計工作流程中時的更高彈性。
Routing Library Manager 中的增強功能包括：
- 夾具組合件：使用者可以選擇組合件檔案 (.SLDASM) 並將該檔案設定為線路設計夾具。
- 線路設計點：使用者可定義線路設計點，以對正電線、電纜或軟管。
- 完美整合：夾具組合件可搭配現有線路設計工作流程使用，並儲存在 Routing Library 中。
請依照下列步驟，在 Routing Library Manager 中定義夾具組合件：
- 選擇夾具組合件。

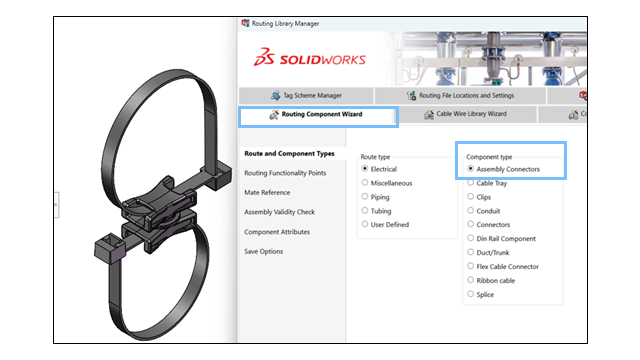

- 開啟 Routing Library Manager，並導覽至「線路設計零組件精靈」。
- 選擇路線類型和零組件類型，然後按一下下一步。
- 將路徑點 (ARPoints) 加入至夾具組合件以定義電線、電纜或軟管對正。
注意：連接點 (CPoints) 已停用。夾具不需要連接點。
- 加入線路設計幾何。
- 定義夾具軸以指定線路設計方向。
- 如果夾具組合件需要旋轉放置，請加入旋轉軸。
- 加入結合參考以定義夾具組合件的正確對正。
- 驗證夾具組合件並確認其符合線路設計需求。
- 設定設計表格。
- 如果夾具組合件有多種模型組態，請開啟現有的「設計表格」以進行調整。
- 如果沒有設計表格，請產生新設計表格。
- 使用內嵌的 Excel 工作表驗證表格中的標準和自訂項目。
- 確認零組件屬性。視需要修改零組件屬性。
- 儲存夾具組合件。
- 將設定好的夾具組合件儲存至 Routing Library。
- 指定資料庫資料夾位置和檔案名稱。
- 將零組件儲存為 .XML 檔案。
