將熔接輪廓與數量分組 (2025 SP3)

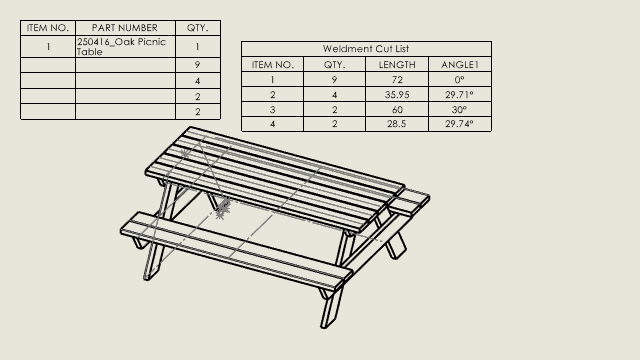

在零件表 (BOM) PropertyManager 中，您可以更有效率地在詳細除料清單中將熔接輪廓與數量分組。

若要將熔接輪廓與數量分組：
  1. 在熔接或結構系統的工程圖中，按一下零件表 (「表格」工具列) 或插入 > 表格 > 零件表。
  2. 在零件表 PropertyManager 中的 BOM 類型：
    1. 選擇階梯式。
    2. 選擇詳細的除料清單。
    3. 按一下熔接分組。
  3. 在熔接分組對話方塊中，選擇要進行分組的項目：
    • 輪廓 (標準、類型、大小)。定義熔接模型中的結構成員。這是結構成員的剖面形狀，例如橫樑或軟管。
    • 量測單位。指定 BOM 中模型的量測單位。
    • 材料。在判斷模型是否相同時辨識材料，將使用不同材料但幾何形狀相同的模型分組到除料清單中的個別資料夾中。
    • 長度。指定熔接內每個模型的個別長度，並將相同模型的總長度分組在一起。
    • 角度1。指定最接近草圖輪廓的端面。
    • 角度2。指定與角度1 相對的端面。
    • 描述。提供每個除料清單項目的詳細資料，例如材料類型與加工。
    • 零件名稱 (SW-零件名稱)。在名為「SW-零件名稱」的除料清單中指定自訂屬性。
  4. 按一下確定。
  5. 按一下。
