從設計表格與模型組態表格中選擇輪廓大小 (2025 SP2)

對於熔接與結構系統，您可以從設計表格與模型組態表格中選擇輪廓的大小。

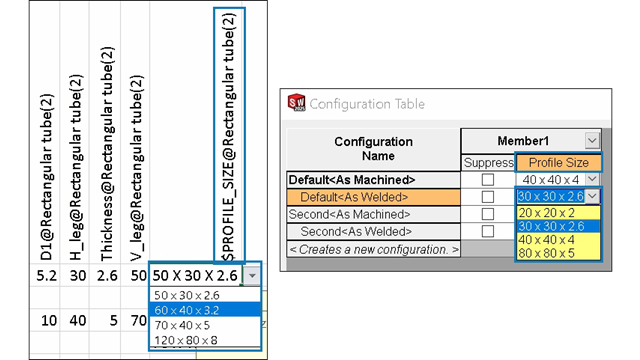

對於已設定的輪廓，設計表格與模型組態表格會顯示輪廓大小欄，您可在此選擇大小。

為了控制設計表格中的輪廓大小，欄標題使用下列語法：
  • 熔接：$PROFILE_SIZE@feature_name
  • 結構系統：$PROFILE_SIZE@member_name
插入設計表格：
  1. 開啟具有多個模型組態的零件。
  2. 按一下 Excel 設計表格 (「工具」工具列) 或插入 > 表格 > Excel 設計表格。
您也可以編輯設計表格來選擇輪廓大小。
存取模型組態表格：
  1. 在具有多個模型組態的零件中，按一下 ConfigurationManager 標籤。
  2. 展開表格 。
  3. 用滑鼠右鍵按一下模型組態表格 ，然後按一下顯示表格。
