Soubory IFC

Můžete exportovat sestavy SOLIDWORKS nejvyšší úrovně nebo součásti jako soubory .ifc ve formátu IFC 2x3 nebo IFC 4. Můžete exportovat soubor .ifc s uživatelskými vlastnostmi, které zahrnují metadata IFC společně s ostatními vlastnostmi.

1. Klepněte na nabídku Soubor > Uložit jako .
2. Volitelné: Uživatelé platformy 3DEXPERIENCE: V dialogovém okně Uložit jako nový klikněte na možnost Uložit do tohoto PC.
3. V dialogovém okně Uložit jako nastavte Soubory typu na IFC 2x3 nebo IFC 4.
4. Klikněte na Možnosti,.
5. Vyberte OmniClass™, Uniclass2015, uživatelské vlastnosti, materiál a fyzikální vlastnosti a jednotky a klikněte na OK.
   Než zvolíte OmniClass nebo UniClass, je důležité, abyste porozuměli třídám obsaženým v dialogu. Viz http://www.omniclass.org a [http://www.cpic.org.uk/uniclass2/].
6. Pokud exportujete do IFC 4, uložte data v jednom z následujících formátů:
   • BREP
   • mozaikování
7. Vyberte název souboru a umístění, zadejte volitelný popis a klepněte na OK.

Při exportu modelů SOLIDWORKS do formátu IFC můžete namapovat uživatelské vlastnosti SOLIDWORKS na sady vlastností IFC.

1. Klikněte v souboru SOLIDWORKS na nabídku Soubor > Vlastnosti a na záložce Vlastní přidejte vlastnosti, které chcete exportovat do souboru IFC. Uložte soubor.
2. Vytvořte mapovací soubor XML, který mapuje uživatelské vlastnosti SOLIDWORKS na sady vlastností IFC. SOLIDWORKS nabízí ukázkové mapovací soubory uložené ve složce SOLIDWORKS install folder\lang\language\IFC.
   Ukázkový mapovací soubor:

   <CustomPropertiesPSETMapping>
       <Schema Version="1.0"/>
       <PropertySet Name="Pset_DoorCommon">
           <AppliesTo ElementType="IFCDOOR"/>
           <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
           <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
           <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
           <PropertyMapping SOLIDWORKS="Verglasungsflächenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
           <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
       </PropertySet>
       <PropertySet Name="ACME_CageCodes">
           <AppliesTo ElementType="IFCDOOR"/>
           <AppliesTo ElementType="IFCWINDOW"/>
           <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
       </PropertySet>
   </CustomPropertiesPSETMapping>

3. Klikněte ve výkresu SOLIDWORKS na nabídku Soubor > Uložit jako.
4. V okně, které se otevře, vyberte v nastavení Uložit jako typ typ souboru IFC a klikněte na Možnosti.
5. V okně Možnosti systému vyberte v nastavení Možnosti > Výstupní formát možnost Použít mapovací soubor pro sadu vlastností a vyberte mapovací soubor ze seznamu nebo pomocí vyhledávání.
6. Klikněte na tlačítko OK a poté Uložit; tím soubor exportujete do souboru IFC.
   Soubor IFC obsahuje uživatelské vlastnosti SOLIDWORKS v sadě vlastností IFC podle mapovacího souboru.

Importem souborů .ifc do programu SOLIDWORKS můžete zahrnout informace z modelů původně vytvořených v konstrukčních programech.

Když importujete soubory .ifc do SOLIDWORKS, naimportuje se geometrie souboru, ale výsledný model SOLIDWORKS nebude mít v podstatě žádné prvky.

Software umožňuje určit, které entity nebo součásti IFC se mají importovat.

Výhody: Filtrování součástí při importu souborů IFC umožňuje přesně určit požadované součásti, což šetří čas a zjednodušuje práci zejména v případě velkých souborů IFC.

1. Klikněte na položku nabídky Soubor > Otevřít.
2. Volitelné: Uživatelé platformy 3DEXPERIENCE: Pokud se zobrazí dialogové okno Otevřít ze 3DEXPERIENCE, klikněte na Tento počítač.
3. V dialogovém okně v poli Soubory typu vyberte možnost IFC 2x3.
4. Chcete-li nastavit obecné nastavení, klikněte na Možnosti, určete entity IFC, které chcete importovat, a klikněte na OK.
5. Chcete-li importované součásti filtrovat, vyberte v dialogovém okně Otevřít možnost Povolit filtr.
6. Vyberte požadovaný soubor a klepněte na položku Otevřít.
   Pokud máte vybranou možnost Povolit filtr, naleznete další informace v části Filtrování součástí při importu souborů IFC.

Když importujete soubory IFC, můžete filtrovat, které součásti chcete importovat.

1. Klikněte na Soubor > Otevřít.
2. V dialogovém okně:
   1. V poli Typ souboru vyberte možnost IFC 2x3 (*.ifc).
   2. V poli Název souboru vyhledejte a vyberte soubor IFC.
   3. Vyberte Umožnit filtr.
   4. Klikněte na možnost Otevřít.

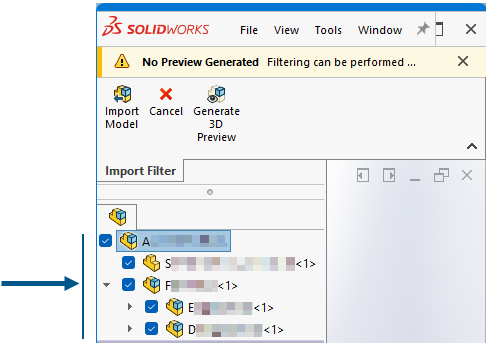

   Když software SOLIDWORKS generuje strukturu výrobku, zobrazí se indikátor průběhu. Soubor se otevře a struktura výrobku se zobrazí v grafické ploše. Panel zpráv vás upozorní, že můžete filtrovat součásti a vygenerovat náhled. CommandManager Filtr importu zobrazuje dostupné nástroje.



   Pokud jste zadali možnosti filtru pomocí nabídky Nástroje > Možnosti > Možnosti systému > Import > Formát souboru: IFC v nastavení Entity k importu, potom software SOLIDWORKS tyto možnosti filtru automaticky použije. Zadáním těchto nastavení na úrovni systému před filtrováním součástí ušetříte čas, a to zejména v případě velkých souborů IFC, protože můžete přesně cílit na ty entity a součásti, které chcete otevřít.
3. Proveďte kteroukoli z následujících možností:
   • Ve stromu FeatureManager vyberte součásti, které chcete importovat. Součásti můžete vybrat jednotlivě nebo pomocí rámečku.
   • Kliknutím na možnost Vygenerovat 3D náhled si zobrazíte grafický 3D náhled vybraných součástí.
   • Kliknutím na tlačítko Zrušit zrušíte operaci a zavřete náhled.

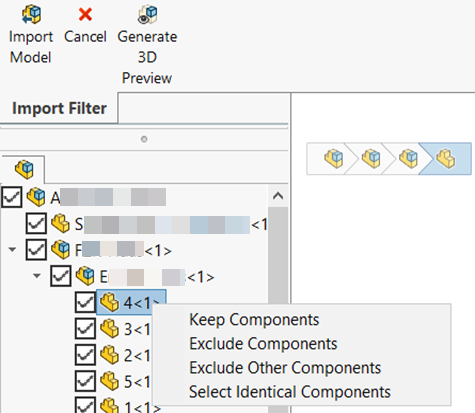

   V podsestavách obsahujících vybrané i nevybrané součásti se zobrazí zaškrtávací políčko pro částečný výběr . Pro snazší manipulací s více výběry můžete kliknout pravým tlačítkem na vybrané součásti a vybrat možnost Zachovat součásti nebo Vyloučit součásti. Chcete-li výběr převrátit, vyberte možnost Vyloučit ostatní součásti. Pokud jsou součásti identické, zobrazí se také možnost Vybrat identické součásti.

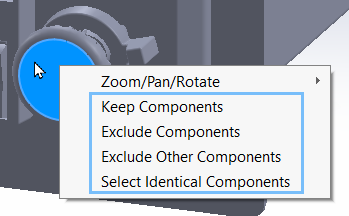

   Tyto možnosti výběru součástí jsou dostupné také tehdy, když kliknete na možnost Generovat náhled 3D a v grafické ploše kliknete pravým tlačítkem na součásti.


4. Po dokončení výběru součástí k importu klikněte na možnost Importovat model .
   Software SOLIDWORKS importuje soubor IFC s vybranými součástmi.

Můžete uložit soubor SOLIDWORKS jako soubor .ifc s klasifikací entity .ifc.

1. Otevřete soubor dílu nebo sestavy SOLIDWORKS.
2. Klikněte na Soubor > Vlastnosti.
3. V dialogovém okně na záložce Vlastní:
   1. V části Název vlastnosti vyberte možnost IFC.
   2. V části Hodnota/textový výraz vyberte odpovídající klasifikaci.
   3. Klikněte na tlačítko OK.

Entity IFC, které chcete importovat ze souborů IFC, můžete vybrat definováním filtrů v nabídce Možnosti systému.

1. V souboru IFC klikněte na Nástroje > Možnosti > Možnosti systému > Import.
2. V dialogovém okně:
   1. V části Formát souboru vyberte IFC.
   2. Pod položkou Entity k importu rozbalte entity IFC pod položkou Klasifikace.
   3. Pod položkou Import vyberte entity IFC, které chcete importovat.
   4. Klikněte na tlačítko OK.
   Po otevření souboru IFC se importují pouze entity IFC, které jste zadali v dialogovém okně Možnosti systému.
