Správce PropertyManager Segmentování sítě

Správce PropertyManager Segmentování sítě můžete použít k určení možností, když segmentujete těla sítě BREP, která importujete do softwaru SOLIDWORKS.

Chcete-li otevřít správce PropertyManager Segmentování sítě, proveďte jednu z následujících operací:
  • Importujte soubor sítě BREP.
  • Převeďte při importu grafické tělo na síť BREP.
  • Použijte nástroj Převést na tělo sítě .
Ve stromu FeatureManager klikněte pravým tlačítkem na tělo sítě BREP nebo na Importovaný prvek a proveďte jeden z následujících úkonů:
  • Vyberte možnost Segmentovat importované tělo sítě
  • Klikněte na možnost Vložit > Síť > Segmentovat importované tělo sítě

Uživatelské rozhraní

Pokud jste model ještě nesegmentovali, pak se zobrazení těl BREP sítě a hybridních těl sítě nezmění.

  • Standardní těla BREP a grafická těla jsou volitelně skryta.
  • Vybrané plochy jsou zvýrazněny s použitím barvy Vybraná položka č. 1 zadané v nabídce Nástroje > Možnosti > Možnosti systému > Barvy > Nastavení barevného schématu.

Po prvním cyklu segmentace modelu proběhnou následující změny v zobrazení:

  • Zobrazí se legenda, která vysvětluje barvy použité pro rozpoznané a nerozpoznané plochy.

  • Software použije barvy v nastavení Rozpoznaná plocha sítě a Nerozpoznaná plocha sítě v nabídce Nástroje > Možnosti > Možnosti systému > Barvy > Nastavení barevného schématu .

Segmentace

  Dynamická nápověda Zobrazuje místní popisy, pokud přesunete ukazatel nad ovládací prvky.
Úhel ohybu Segmentuje síť za účelem definici ploch pomocí úhlu mezi sousedícími ploškami. Pod položkou Možnosti přetáhněte posuvník Tolerance úhlu ohybu a upravte tak hodnotu.
Rovinné segmenty Vytvoří rovinné segmenty seskupením plošek představujících roviny.
Válcové segmenty Vytvoří válcové segmenty seskupením plošek představujících válce.
Tvar plošky Vytvoří segmenty seskupením sousedních ploch na základě rozdílu tvarů, což obvykle znamená hranici mezi dvěma oblastmi v modelu použitém k vytvoření souboru sítě.
Vybrat plochy Určí plochy, které se mají segmentovat do rovin, koulí, válců nebo kuželů.
Vybrat zdrojové plošky Určí některé zdrojové plošky, které představují roviny, koule, válce nebo kužely.
Vybrat tělo Určí tělo, které se má segmentovat do rovin, koulí, válců nebo kuželů.

Možnosti

Zobrazit náhled
Tolerance úhlu ohybu Určuje úhel mezi přilehlými okraji plošek. Pokud úhel mezi přilehlými ploškami tuto hodnotu překročí, funkce segmentace přidá mezi plošky hranu. Tato hrana definuje hranici mezi plochami, které jsou vytvořeny z plošek na obou stranách hrany.
Tolerance (Rovinné segmenty a Válcové segmenty) Definuje plochy. Vyšší hodnota (Hrubá) rozpozná méně segmentovaných ploch, nižší hodnota (Jemná) rozpozná větší počet segmentovaných ploch.

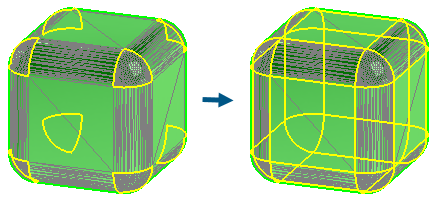

Obvod (pouze Tvar plošky)

Nižší versus vyšší hodnota

 Definuje plochy na základě rozdílu ve tvaru mezi jejich přilehlými ploškami. Vyšší hodnota rozpozná větší počet segmentů.
