Převod sítě BREP na standardní BREP

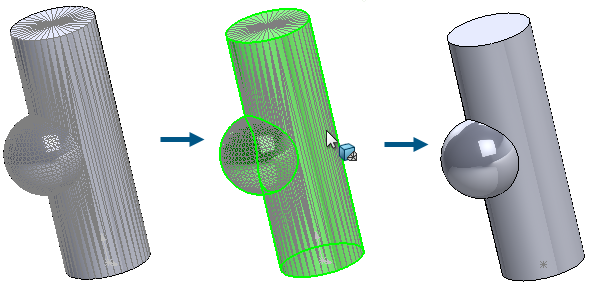

Pomocí příkazu Převést síť na standardní můžete převést plochy segmentované sítě BREP s rozpoznanou geometrií na standardní plochy BREP.

Tento příkaz funguje u sítí BREP nebo těl hybridní sítě, která mají rozpoznanou geometrii. Tato možnost funguje nejlépe u sítí s dobře definovanou rovinnou, válcovou, kónickou a sférickou geometrií, které neobsahují výrazný šum.

Převod sítě BREP na standardní BREP:

  1. Otevřete model, který obsahuje síť BREP nebo těla hybridní sítě se segmentovanými a rozpoznanými plochami.
  2. Proveďte jednu z následujících operací:
    • Klikněte pravým tlačítkem tělo a vyberte možnost Převést síť na standardní .
    • Klikněte na nabídku Vložit > Síť > Převést síť na standardní .
    • Klikněte v CommandManageru Modelování sítě na příkaz Převést síť na standardní .
  3. V PropertyManageru v nastavení Vybrat tělo vyberte těla pro převod segmentovaných rozpoznaných ploch BREP sítě na standardní plochy BREP.
    Rozpoznané a nerozpoznané plochy jsou označeny barvami.
  4. Kliknutím na převedete rozpoznané plochy BREP segmentované sítě na standardní plochy BREP.
    Tento proces můžete opakovat a zkusit tak rozpoznat a převést i další plochy.
    Převedené standardní plochy BREP se zobrazí ve stromu FeatureManager s názvem a ikonou funkce Převést na standardní BREP .
