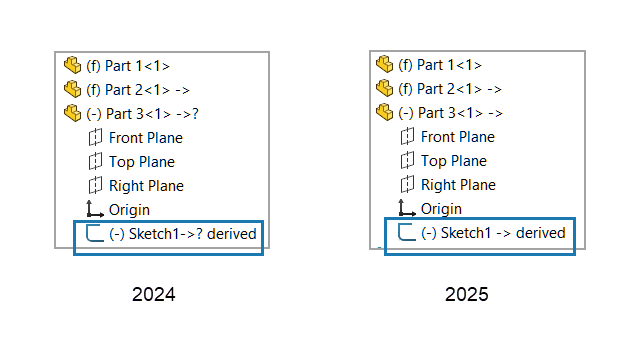

Zachování externích referencí na odvozené skici (2025 SP1)

Když použijete příkaz Uložit jako kopii a pokračovat ke zkopírování dílu, zůstanou ve zkopírovaném zachovány externí reference na odvozenou skicu.

Externí reference zůstanou zachovány, když pomocí Microsoft® Průzkumníku souborů zkopírujete díl s odvozenou skicou.

Chcete-li zachovat externí reference na odvozené skice, postupujte takto:
  1. Otevřete model, který obsahuje dva díly.

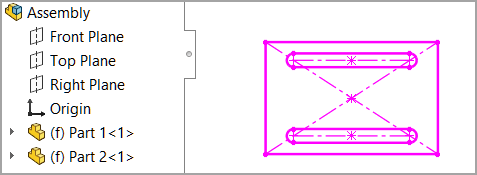

    V tomto příkladu se v grafické ploše zobrazí díl 1.

  2. Vytvořte odvozenou skicu.
    1. Klikněte pravým tlačítkem na díl 2 a vyberte možnost Upravit díl .

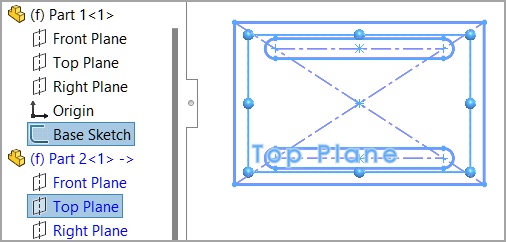

    2. Stiskněte klávesu Ctrl a vyberte skicu z dílu 1 a rovinu z dílu 2.

    3. Klikněte na nabídku Vložit > Odvozená skica.
    4. Ukončete režim úprav v kontextu kliknutím na ikonu v potvrzovacím rohu.
    5. Klikněte na nabídku Soubor > Uložit jako.
      Díl 2 má odvozenou skicu z dílu 1.

  3. Vytvořte kopii dílu, který má odvozenou skicu.
    1. Klikněte pravým tlačítkem na díl 2 a vyberte možnost Upravit díl .
    2. Klikněte na nabídku Soubor > Uložit jako > Uložit jako kopii a pokračovat.
    3. Uložte nový díl jako díl 3.
    4. Ukončete režim úprav v kontextu.
  4. Vložte nový díl do modelu.
    1. Klikněte na nabídku Vložit > Součást > Existující díl/sestava.
    2. V dialogovém okně vyberte díl 3 a přidejte díl.

      Díl 2 a díl 3 má odvozenou skicu.

  5. Aktualizujte první díl.
    1. V dílu 1 klikněte pravým tlačítkem na skicu a klikněte na příkaz Upravit skicu .

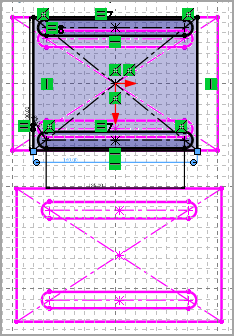

    2. Upravte kótu.
      Kóta v dílu 1 se změnila z 200 mm na 170 mm.

    3. Ukončete režim úprav v kontextu.

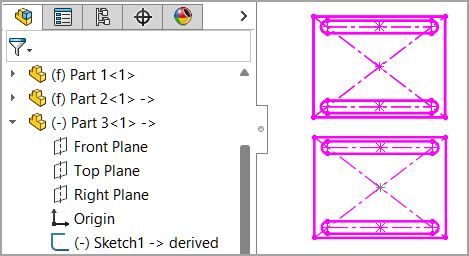

      Díl 3 používá aktualizovanou kótu a odvozená skica je stále definována.
