La fonction Tenon et mortaise permet de créer des tenons sur un corps et des mortaises (trous) sur un autre corps, afin de verrouiller les deux corps. Vous pouvez spécifier l'aspect des tenons et des mortaises et leur distribution le long des entités sélectionnées.
Les tenons et les mortaises facilitent la soudure de pièces entre elles et minimisent les exigences de construction de déplacements imposés compliqués car vous pouvez verrouiller plusieurs pièces de tôlerie. Cette fonction est disponible dans toutes les pièces, pas seulement les pièces de tôlerie. Vous pouvez l'utiliser dans des corps uniques, des corps multiples et des pièces dans le contexte d'un assemblage.
Une fois que vous avez sélectionné l'arête du tenon dans une pièce de tôlerie, SOLIDWORKS® sélectionne automatiquement une face de la mortaise normale à l'arête pour rationaliser le processus. Pour les pièces qui ne sont pas des pièces de tôlerie, vous devez sélectionner une face correspondante pour les mortaises. Les arêtes doivent être linéaires, les faces peuvent être planes ou cylindriques, mais les arêtes et les faces ne doivent pas obligatoirement se toucher. Si les faces sont cylindriques, il ne peut y avoir qu'un seul corps. Plusieurs corps ne sont pas pris en charge.
Si vous avez des régions sans intersection de deux corps, la fonction Tenon et mortaise s'applique uniquement aux régions d'intersection.
 |
 |

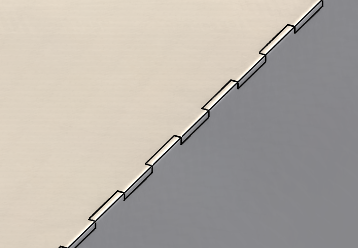

| Fonction Tenon et mortaise |
Image agrandie |
