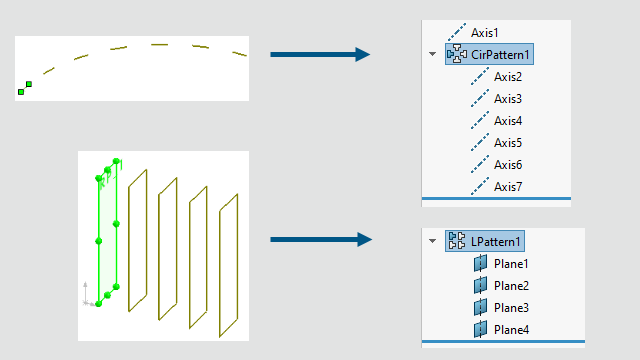

Vous pouvez créer des répétitions linéaires ou circulaires de plans et d'axes.
Pour répéter la géométrie de référence :
- Ouvrez une pièce, cliquez sur et sélectionnez Répétition circulaire.
- Dans le PropertyManager, sélectionnez Géométrie de référence.
- Pour Plan de référence ou axe de référence à répéter
, sélectionnez le plan ou l'axe à répéter.
- Spécifiez les paramètres, puis cliquez sur
.
Vous pouvez modifier les paramètres d'espacement et d'instance pour
Direction 1 et
Direction 2. Vous pouvez ignorer, modifier et supprimer des instances.
Limitations :
- Si un plan contient une esquisse, la répétition de plan ne répète pas l'esquisse.
- Une répétition ne peut contenir qu'une seule entité de géométrie de référence : soit un plan, soit un axe.
