Bemaßungen für BIM-Elemente erstellen

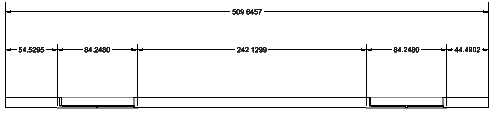

Verwenden Sie den Befehl BIMMaßkette, um Maßketten für BIM-Elemente zu erstellen. Der Befehl erkennt automatisch die entsprechenden Maßpunkte auf BIM-Elementen.

Optional können Sie Bemaßungen automatisch innerhalb einer Kette gruppieren, um die Abmessungen von Öffnungs- und Wandsegmenten übersichtlich darzustellen.

Der Befehl verwendet den Bemaßungsstandard und die Toleranz, die in der Kategorie BIM-Einstellungen des Dialogfensters Optionen angegeben sind.

So erstellen Sie eine Maßkette:

  1. Verwenden Sie eine der folgenden Möglichkeiten:
    • Klicken Sie im Menüband auf BIM > Beschriften > Maßkette .
    • Klicken Sie im Menü auf BIM > Bemaßung > Maßkette.
    • Geben Sie BIMMaßkette ein.
  2. Geben Sie im Grafikbereich die zu bemaßenden BIM-Elemente an und drücken Sie die Eingabetaste.
  3. Legen Sie die geeignete Ausrichtung fest:
    • Horizontal
    • Vertikal
    • Ausgerichtet
  4. Geben Sie im Grafikbereich die Position der Maßkette an.

Befehlszugriff

Befehl: BIMMaßkette

Menü: BIM > Bemaßung > Maßkette

Menüband: BIM > Beschriften > Maßkette
